Разделите спецификацию по функции

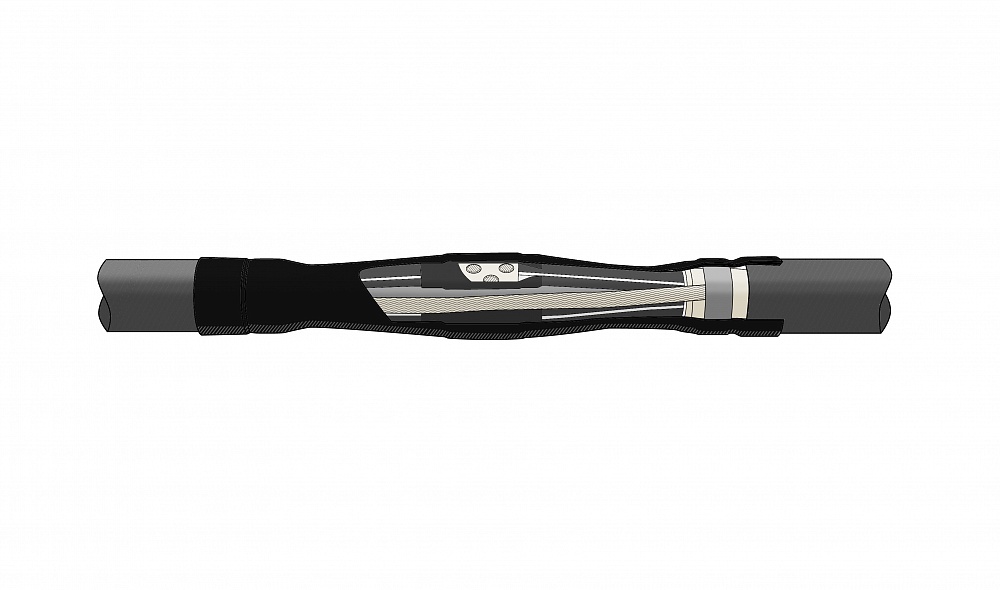

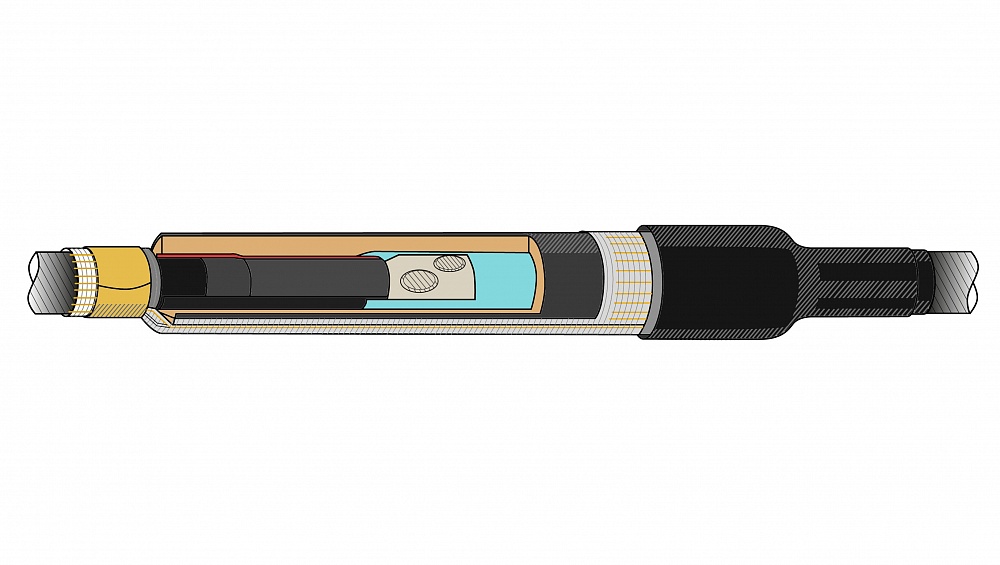

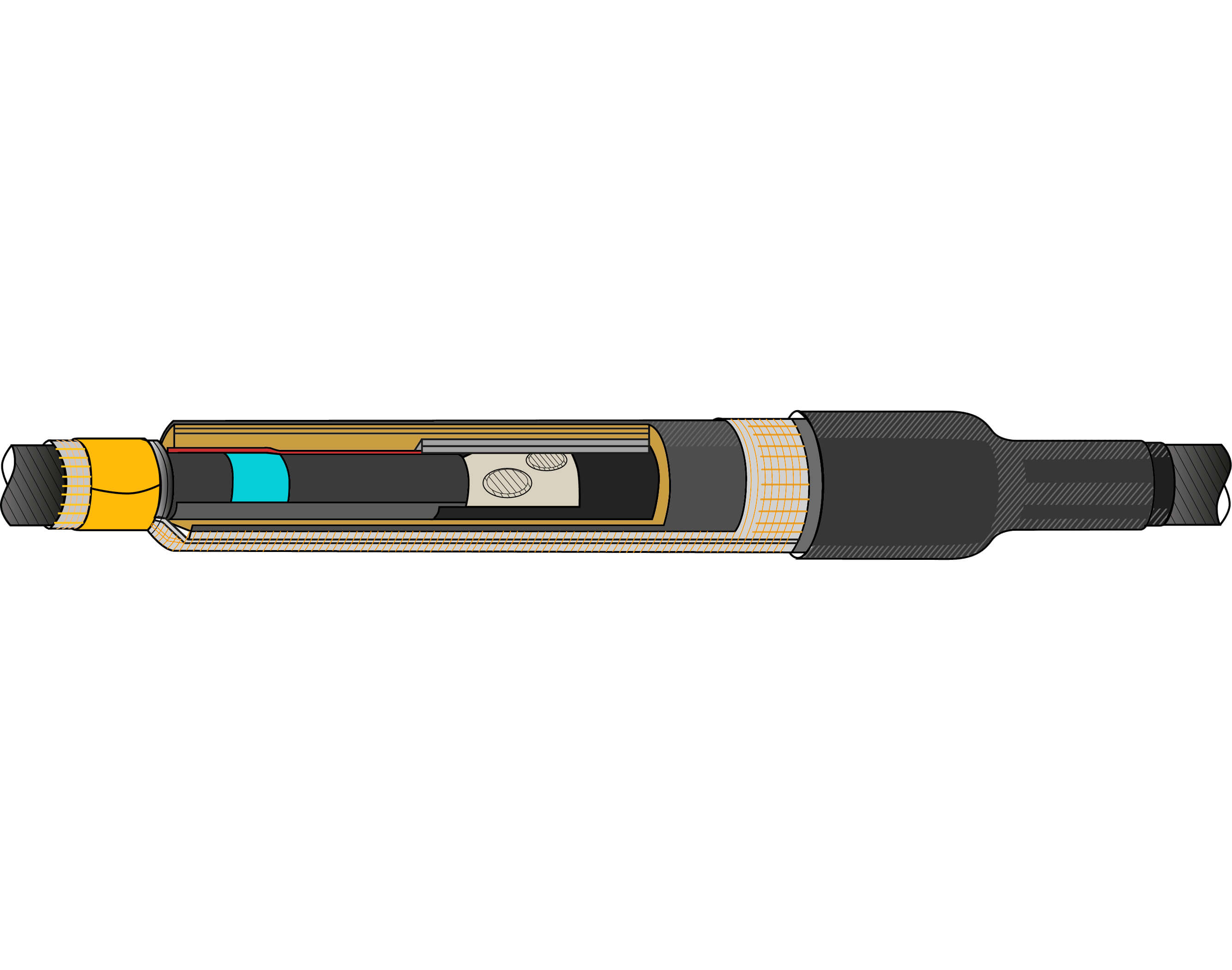

Кабельная муфта восстанавливает изоляцию, электрическое соединение и защитные слои в месте окончания или стыка. Ввод фиксирует кабель в оболочке оборудования, уплотняет проход и снимает механическую нагрузку. Металлорукав или труба защищают участок трассы, а коробка обеспечивает размещение соединений и ответвлений.

Крепёж удерживает кабель с допустимым шагом и не должен повреждать оболочку. Элементы заземления и уравнивания потенциалов выбираются по схеме защиты. Эти функции нельзя без проверки объединять одной универсальной деталью.

Размеры, резьбы и совместимость

Для ввода нужны наружный диаметр кабеля, диапазон уплотнения и резьба отверстия. Метрическая, трубная и другие резьбы отличаются профилем и размером; похожий номинал не означает взаимозаменяемость. Толщина стенки корпуса влияет на длину резьбовой части и способ фиксации.

Для наконечника или гильзы проверяют материал и сечение жилы, класс проводника, технологию опрессовки и инструмент. Для муфты — напряжение, число жил, диапазон сечений, тип изоляции, броню и экран. Комплект должен восстанавливать конструкцию конкретного кабеля, а не только закрывать место соединения.

• полная марка, число жил, сечение и наружный диаметр кабеля;

• материал жилы и конструкция защитных слоёв;

• тип и размер отверстия или резьбы;

• степень защиты оболочки и требования к уплотнению;

• температура, влага, пыль, масло, коррозия и ультрафиолет;

• проектные требования по заземлению и пожарной безопасности.

Условия помещения и наружной установки

В сухом шкафу, моечной зоне, на улице и в химическом производстве материал работает по-разному. Пластик, латунь, нержавеющая и оцинкованная сталь имеют разные механические и коррозионные свойства. Уплотнения также ограничены температурой и совместимостью со средой.

Степень защиты корпуса сохраняется только при правильном выборе и монтаже всех вводов, заглушек и прокладок. Для классифицированных зон применяют элементы с соответствующим видом защиты и документацией. Обычный герметичный ввод не становится взрывозащищённым из-за высокой цифры IP.

Комплектация без пропущенных мелочей

По схеме трассы считают прямые участки, повороты, ответвления, переходы, соединители, крепёж и вводы. Отдельно проверяют запас на монтаж и обслуживание. Для шкафов полезна таблица отверстий: позиционное обозначение, кабель, диаметр, резьба, материал и требуемое уплотнение.

К заявке приложите кабельный журнал, перечень оборудования и чертежи вводов. Если проект ещё не детализирован, укажите хотя бы кабели, среду, тип прокладки и места переходов. После технической комплектации можно сравнивать конкретные артикула и коммерческие условия.
