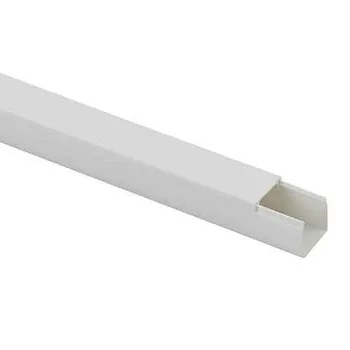

Кабель-каналы

Размер и полезное сечение

Габарит короба выбирают по суммарному наружному сечению кабелей, требованиям к заполнению и допустимым радиусам изгиба. Резерв оставляют для монтажа и обслуживания, но не используют как оправдание смешению несовместимых цепей.

Разделение линий

Силовые, управляющие и информационные кабели размещают с учётом электромагнитной совместимости и норм проекта. Перегородка помогает организовать секции, если она предусмотрена системой, однако требования к раздельным трассам и огнестойкости проверяют отдельно.

Основание и крепёж

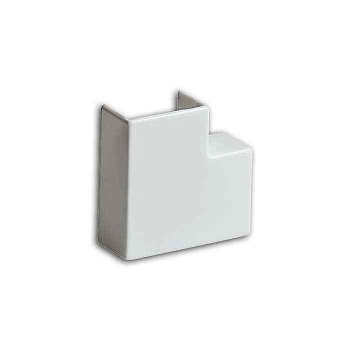

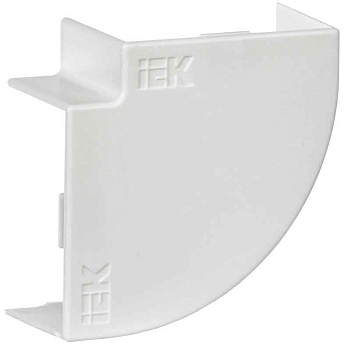

Шаг крепления зависит от размера, нагрузки и материала стены. Основание выравнивают, чтобы крышка не деформировалась и не раскрывалась на стыках. На поворотах сохраняют радиус наиболее чувствительного кабеля; острые обрезанные кромки обрабатывают.

Материал и условия

Цвет, тип пластика, температурный диапазон, стойкость к ультрафиолету и заявленные пожарные свойства сверяют по конкретному артикулу. Обычный интерьерный короб не переносят автоматически на улицу, в холодный склад или производственную зону с маслами.

• ширина и высота канала

• число и тип линий

• внутренние перегородки

• набор фасонных деталей

• основание и среда эксплуатации

Комплектация

Для заявки приложите план трассы с длинами, поворотами, ответвлениями и местами установки аппаратов. Укажите резерв по кабелям, требуемое разделение, поверхность монтажа и цвет — тогда в спецификацию войдут прямые отрезки и все системные аксессуары.
