Кабели для BUS-систем

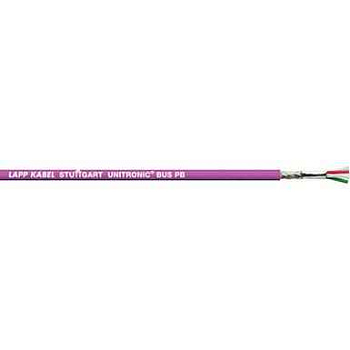

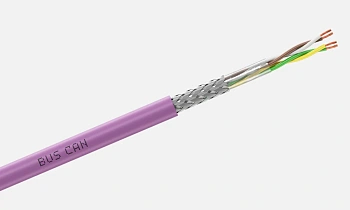

BUS-кабеля под конкретный протокол

Сначала фиксируют протокол и оборудование, затем проверяют волновое сопротивление, ёмкость, сечение проводников и допустимую длину при выбранной скорости. Исполнение выбирают по прокладке: стационарное, для повторного изгиба, для кручения, наружной среды или безгалогенных требований.

При замене сравнивают не только пару и экран, но также оболочку, диаметр, совместимые разъёмы и параметры, указанные в спецификации сети. Если паспорт не подтверждает физический уровень протокола, совпадение цвета, диаметра и количества проводников не является основанием для замены.

топологии, экрана и оконцевания

Топология, положение терминаторов и длина ответвлений должны соответствовать руководству системы; произвольная звезда может нарушить обмен данными. Экран, уравнивание потенциалов и расстояние до силовых линий рассматривают вместе, а минимальный радиус соблюдают при протяжке и после монтажа.

Частые ошибки — перепутанные жилы пары, незавершённый сегмент, повреждённый экран, слишком длинное ответвление и кабель, скрученный при укладке. После монтажа измеряют или диагностируют сегмент штатными средствами сети, фиксируя терминаторы, длины ответвлений и качество связи на рабочей скорости.

исходных данных по промышленной сети

В заявке указывают протокол, скорость, длину сегмента, число узлов, тип разъёма, стационарный или динамический режим и условия окружающей среды. Исполнительная схема с адресами узлов, маршрутом и типами кабеля облегчает поиск места отражений и случайного разрыва экрана.

• точный протокол

• скорость и длина сегмента

• волновое сопротивление

• тип экрана

• топология и терминаторы

• режим движения и оболочка

Проверка BUS-сегмента перед вводом

На барабане и отрезках сверяют протокол, тип линии и маркировку пары; разъёмы проверяют на совместимость с диаметром и способом разделки.

До подключения оборудования контролируют целостность, отсутствие переполюсовки и коротких замыканий, а после сборки выполняют сетевую диагностику.
