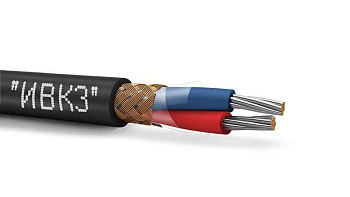

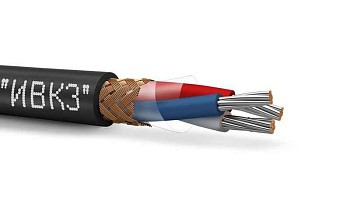

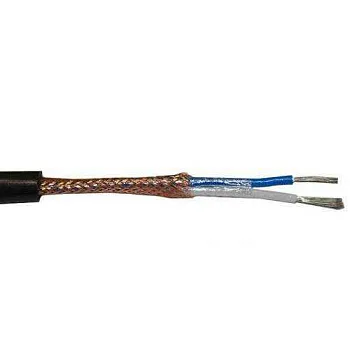

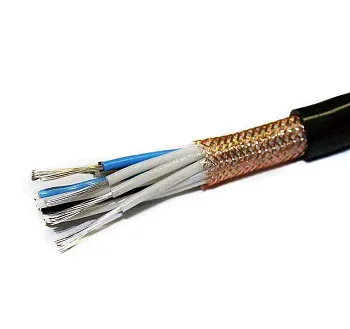

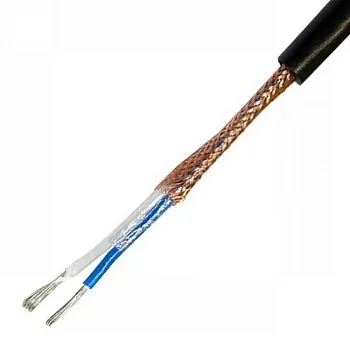

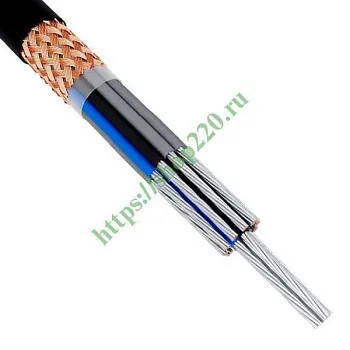

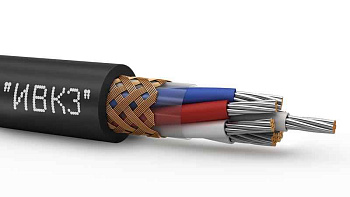

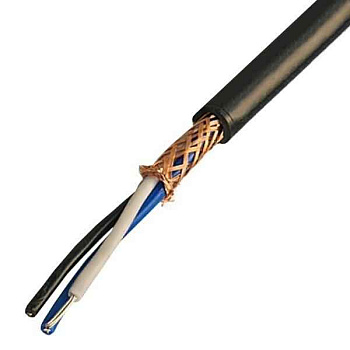

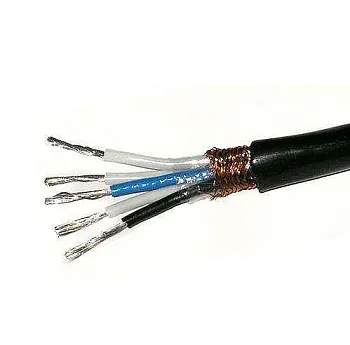

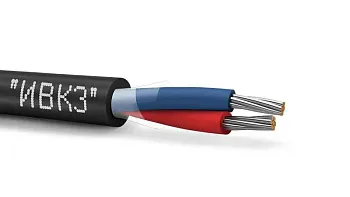

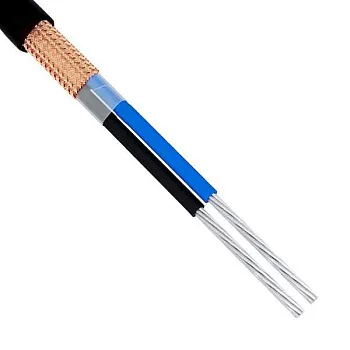

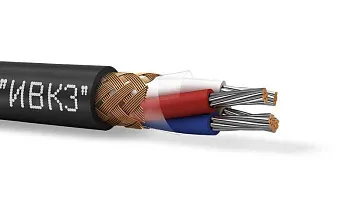

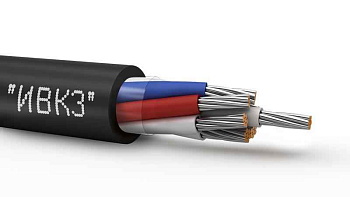

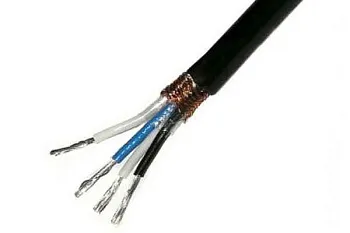

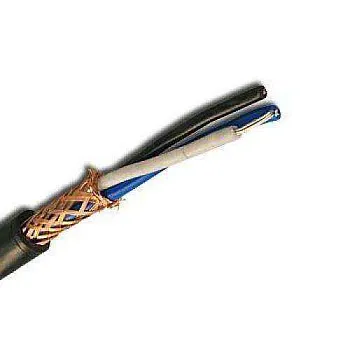

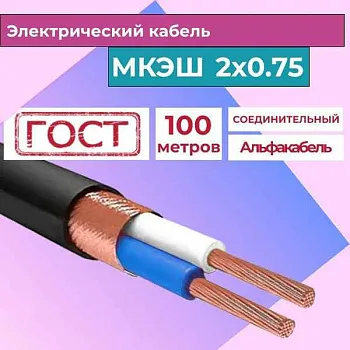

Кабели монтажные

монтажного кабеля по схеме

По схеме определяют число отдельных жил или пар, сечение, рабочее напряжение, общий проводник и необходимость резервных цепей. Экран выбирают по чувствительности сигнала и помехам, а индекс исполнения сверяют полностью с проектом и документами производителя.

У аналога сопоставляют скрутку, экран, сопротивление, ёмкость, оболочку, температуру, радиус и допустимый способ прокладки. Индексы нг(A), LS и FRLS описывают разные свойства исполнения, поэтому сокращать полную марку в спецификации рискованно.

экрана и пожарного исполнения

Экран разделывают коротко и подключают по принятой схеме заземления; произвольное соединение с корпусом может создать контур тока. Кабель не используют для постоянного движения без прямого допуска, защищают от натяжения и учитывают размеры вводов и клемм.

Наводки появляются из-за неверной трассы или экрана, а повреждение жил — из-за малого радиуса, грубой протяжки и плохого крепления. После запуска оценивают стабильность показаний и отсутствие ложных срабатываний при коммутации приводов, сохраняя результаты для последующей диагностики.

кабельной ведомости монтажной линии

Нужны схема, число жил или пар, сечение, напряжение, экран, пожарный индекс, длина, температура и условия прокладки. Если экран переподключают в ходе наладки, изменение отражают в исполнительной схеме; незадокументированная точка заземления затрудняет поиск контурных токов.

• жилы или пары

• сечение и напряжение

• общий экран

• индекс LS, FRLS или другой

• радиус и вводы

• трасса рядом с помехами

Приёмка монтажного кабеля в приборной цепи

До протяжки сверяют число элементов, экран, пожарное исполнение и диаметр, затем проверяют кабель на повреждения и соответствие вводам.

Собранную линию прозванивают по клеммам, контролируют изоляцию и убеждаются, что экран разделан без случайного контакта с соседними цепями.
