Кабели резиновые

резинового кабеля под нагрузку

Сечение выбирают по току, длине, падению напряжения, пусковой нагрузке и способу прокладки, а число жил — по схеме оборудования. Отдельно проверяют номинальное напряжение, температурный диапазон, масло, воду, УФ, истирание и допустимость постоянного движения.

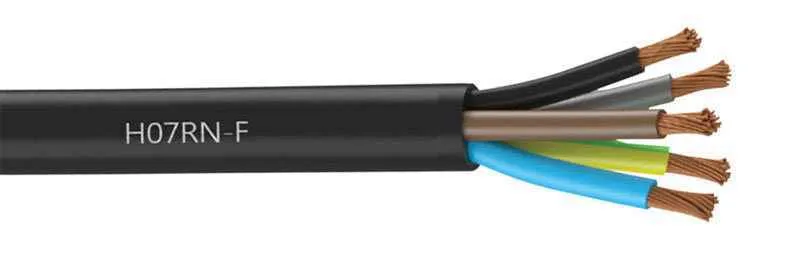

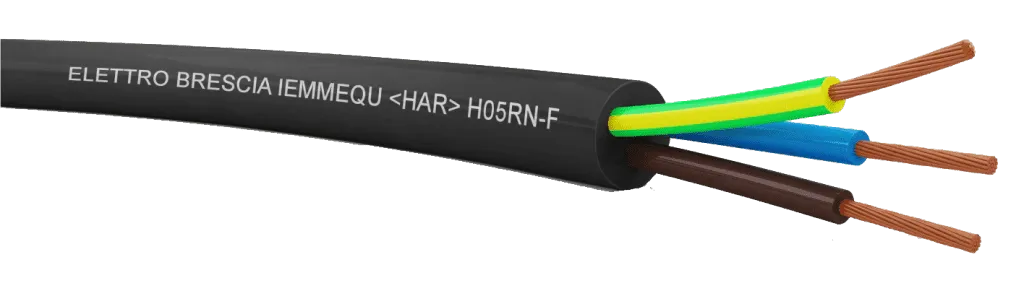

У аналога должны совпасть электрические характеристики, конструкция жил, наружный диаметр, радиус и требования к разъёмам или кабельным вводам. Обозначения H05RN-F и H07RN-F различаются нормированными параметрами; выбор более знакомой марки без расчёта цепи не заменяет проектную проверку.

защиты от механики и среды

Ввод снабжают разгрузкой натяжения, кабель защищают от острых кромок, наезда и перегиба, а соединения размещают вне зоны воды. Переносная линия не должна нести массу оборудования; длину и защитный аппарат согласуют с током короткого замыкания и условиями объекта.

Разрушение у вилки обычно связано с натяжением или малым радиусом, а набухание оболочки — с несовместимой жидкостью. В эксплуатации контролируют нагрев штепсельных соединений, состояние оболочки у вводов и следы набухания после контакта с техническими жидкостями.

подключения оборудования резиновым кабелем

Нужны мощность и схема оборудования, напряжение, длина, число жил, сечение, тип движения, температура, масло, вода и наружная прокладка. Переносную линию выводят из работы при порезах, оголении жил или деформации разгрузки натяжения, не ограничиваясь временной обмоткой повреждения.

• марка и напряжение

• число жил и сечение

• длина и нагрузка

• вода, масло и УФ

• радиус и движение

• ввод и разгрузка натяжения

Проверка резинового кабеля и оконцеваний

До сборки сопоставляют маркировку на оболочке с заказом, измеряют наружный диаметр для ввода и осматривают поверхность на заломы и трещины.

После оконцевания проверяют защитный проводник, полярность, сопротивление изоляции и фиксацию кабеля так, чтобы усилие не передавалось контактам.
