Кабели сервомоторные

Силовой, сигнальный или гибридный кабель

Силовой кабель передаёт питание от сервопреобразователя к двигателю. В его составе могут быть дополнительные жилы для электромагнитного тормоза или датчика температуры. Кабель обратной связи соединяет энкодер или резольвер с приводом и имеет другую геометрию пар. Гибридная конструкция объединяет несколько функций в одной оболочке, если это предусмотрено оборудованием.

Число жил записывается по-разному: отдельно силовая группа, защитная жила и сигнальные пары. Поэтому выражения 4G, 4× и комбинированная запись со скобками нельзя считать равными без расшифровки. Схема разъёма и руководство двигателя помогают исключить ошибку.

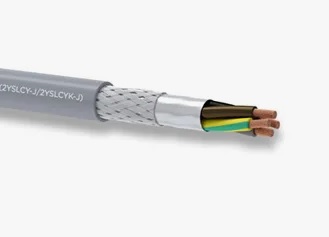

Экран и электромагнитная совместимость

Выход сервопреобразователя содержит высокочастотные составляющие. Экран ограничивает распространение помех, но результат зависит от его покрытия, сопротивления, конструкции и подключения. Длинный незакрытый участок при разделке может ухудшить ЭМС даже у подходящего кабеля.

Силовую часть и обратную связь разводят согласно документации оборудования. При подборе аналога сравнивают общий и индивидуальные экраны, ёмкость, допустимую длину соединения и требования производителя привода. Универсального правила, позволяющего заменить любой экранированный кабель другим, нет.

Работа в кабельной цепи

Для движущейся оси проверяют динамический радиус изгиба, скорость, ускорение, длину хода и число циклов. Эти показатели относятся к определённой серии и способу укладки. Кабель не должен перекручиваться, натягиваться или перемещаться относительно соседних линий сильнее, чем допускает конструкция цепи.

Материал оболочки выбирают с учётом масла, охлаждающей жидкости, абразива и температуры. PUR часто применяют там, где нужна механическая стойкость, PVC — в менее тяжёлых условиях, однако решение принимают по заявленным свойствам конкретного изделия.

• модель сервопреобразователя, двигателя и разъёма;

• длина кабеля и допустимое падение напряжения;

• состав силовых жил и дополнительных цепей;

• тип обратной связи и схема экранирования;

• стационарный или динамический режим;

• радиус, ход, скорость, ускорение и окружающая среда.

Проверка аналога перед заказом

Полную маркировку исходного кабеля сопоставляют с техническим листом кандидата. Кроме сечения и напряжения проверяют наружный диаметр, экран, минимальный радиус, температурные пределы и совместимость с концевой арматурой. Для готовой кабельной сборки сверяют распайку и кодировку разъёмов.

В заявке полезно указать причину замены. Если кабель разрушился в цепи, нужен анализ механики трассы; если привод выдаёт ошибки, проверяют экран, длину, заземление и совместимость интерфейса. Это позволяет не повторить исходную проблему новым изделием.
