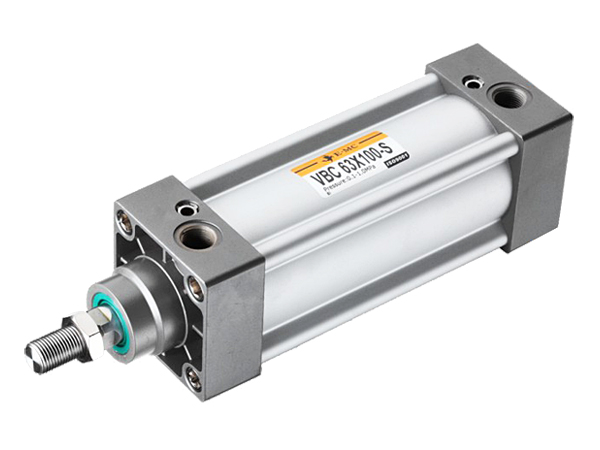

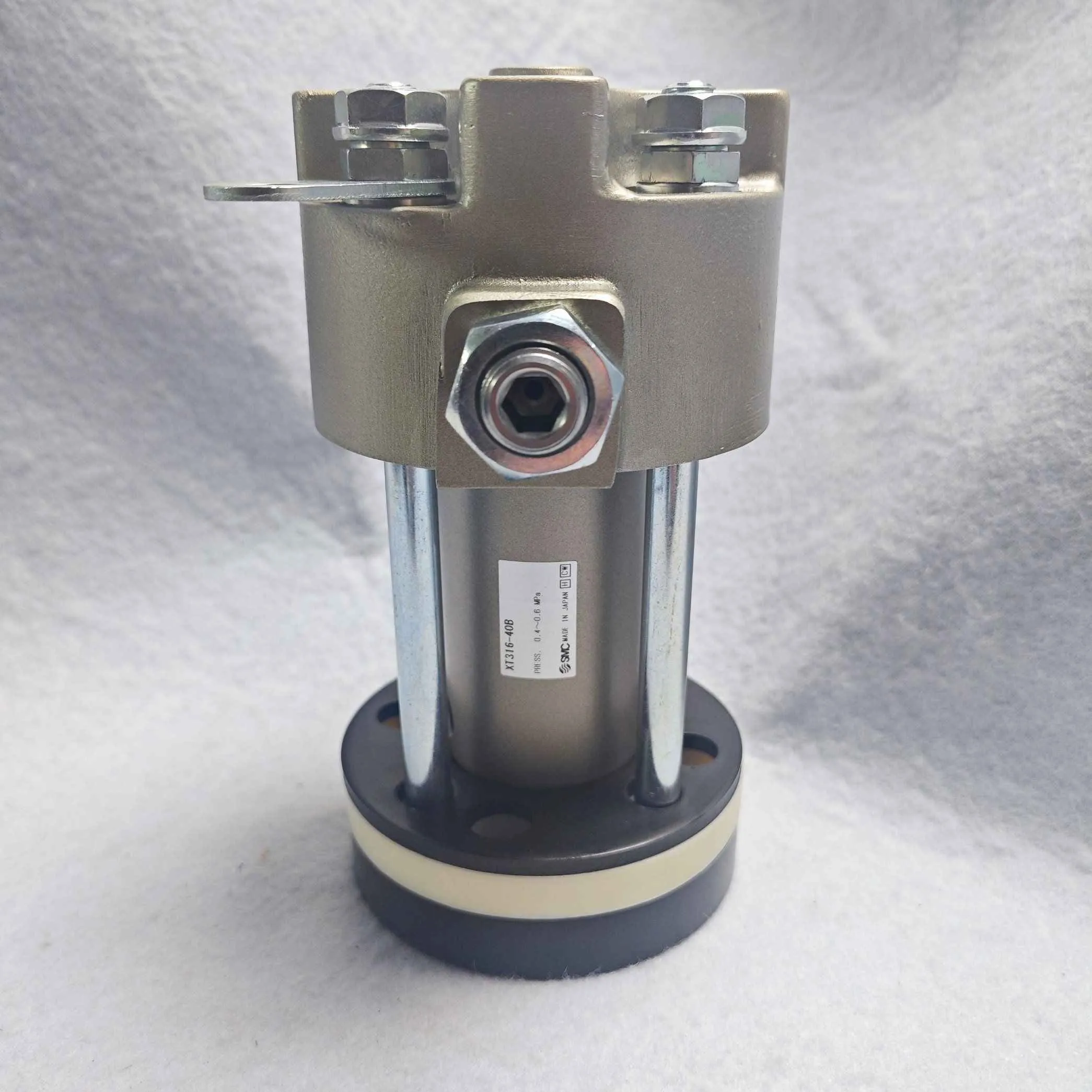

Пневмоцилиндр выбирают по требуемому усилию, ходу, скорости, способу монтажа и нагрузке на шток. Теоретическое усилие зависит от площади поршня и давления, но в расчёте учитывают потери, трение и запас. Для вертикальной нагрузки и опасного движения отдельно анализируют поведение при потере воздуха.

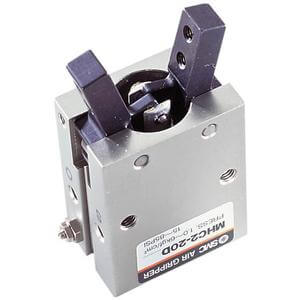

Поворотные и реечные приводы задаются крутящим моментом, углом и присоединением к механизму. Захваты — массой детали, геометрией губок и условиями удержания. Во всех случаях проверяют амортизацию, датчики положения и допустимые боковые нагрузки.

Распределение и регулирование потока

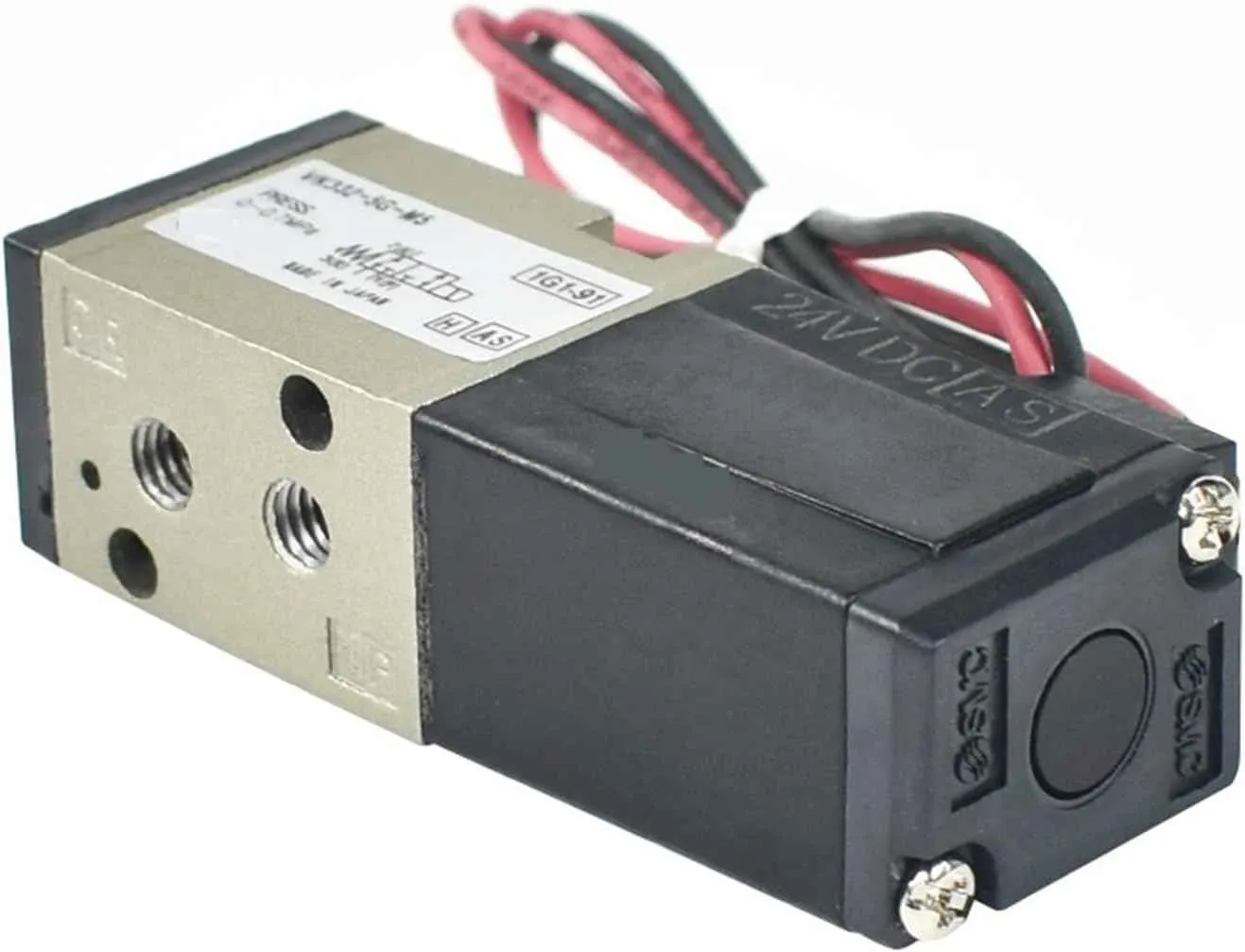

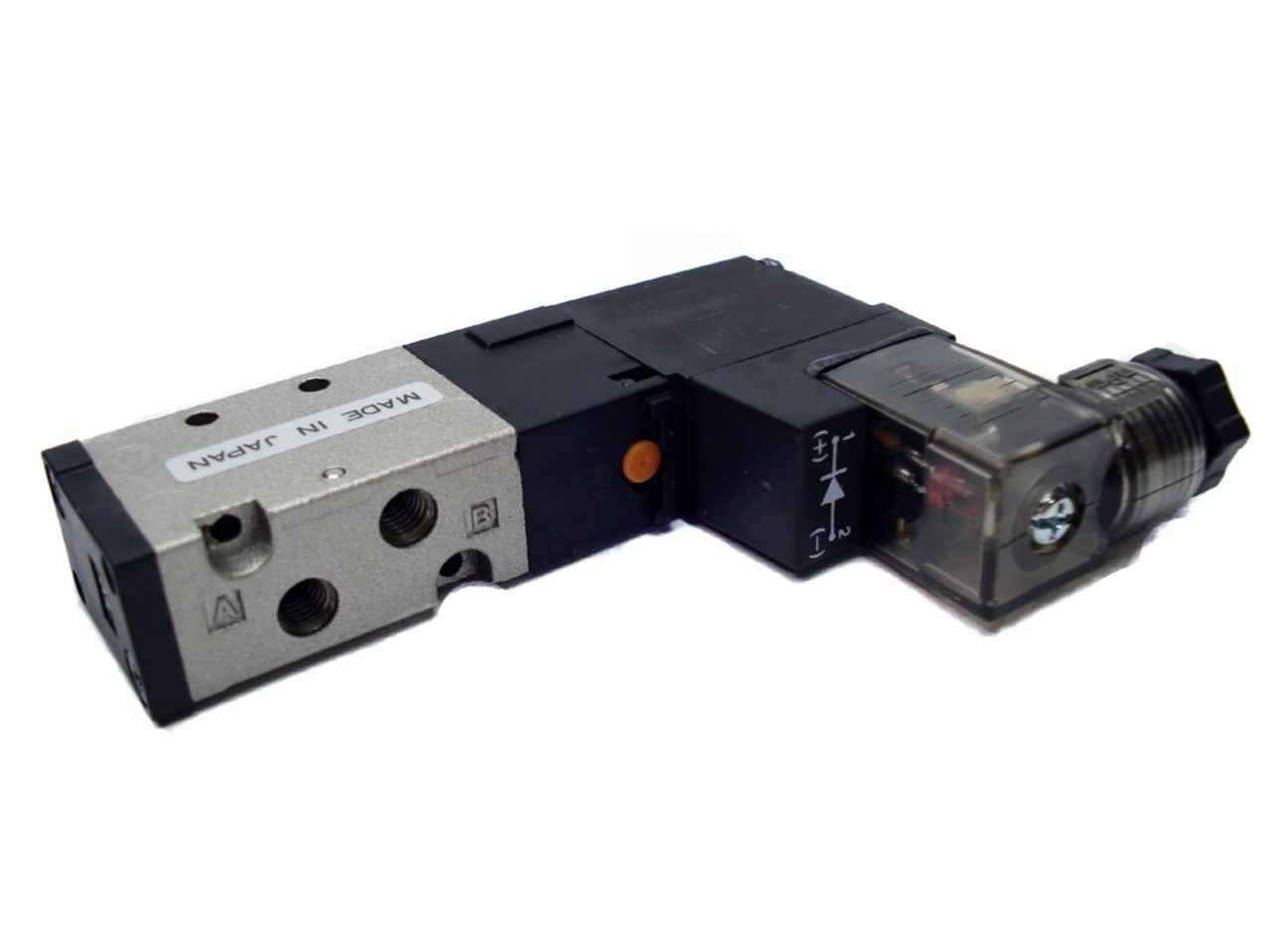

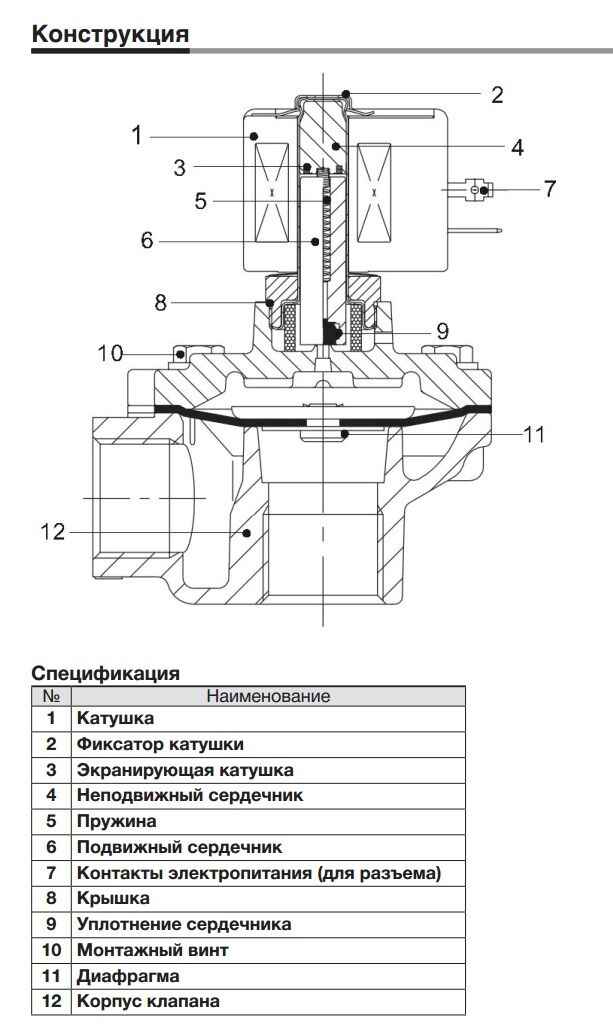

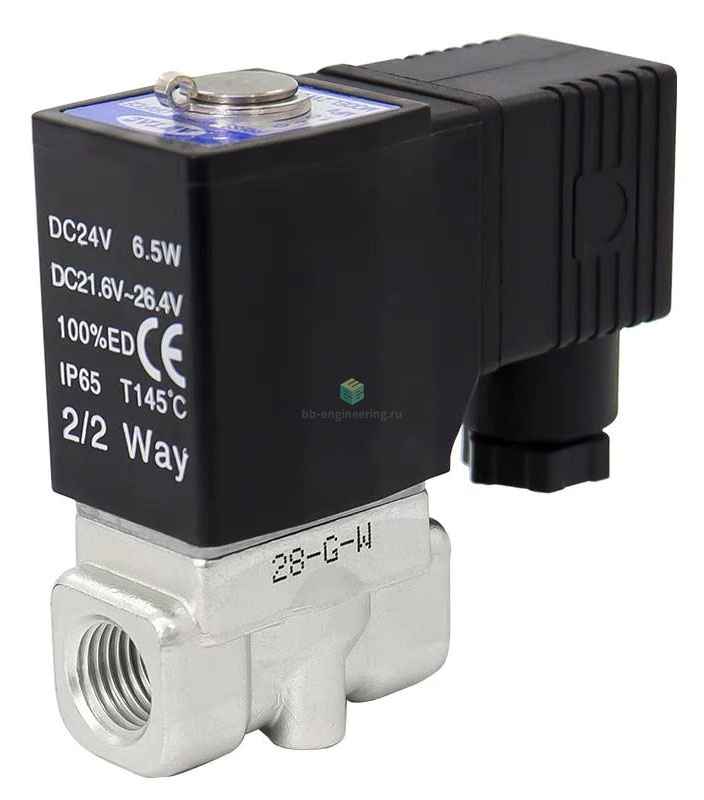

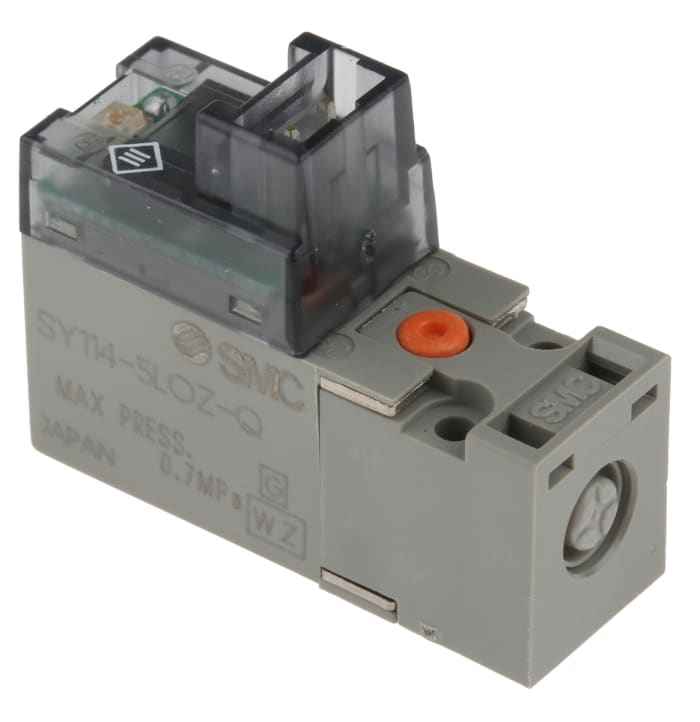

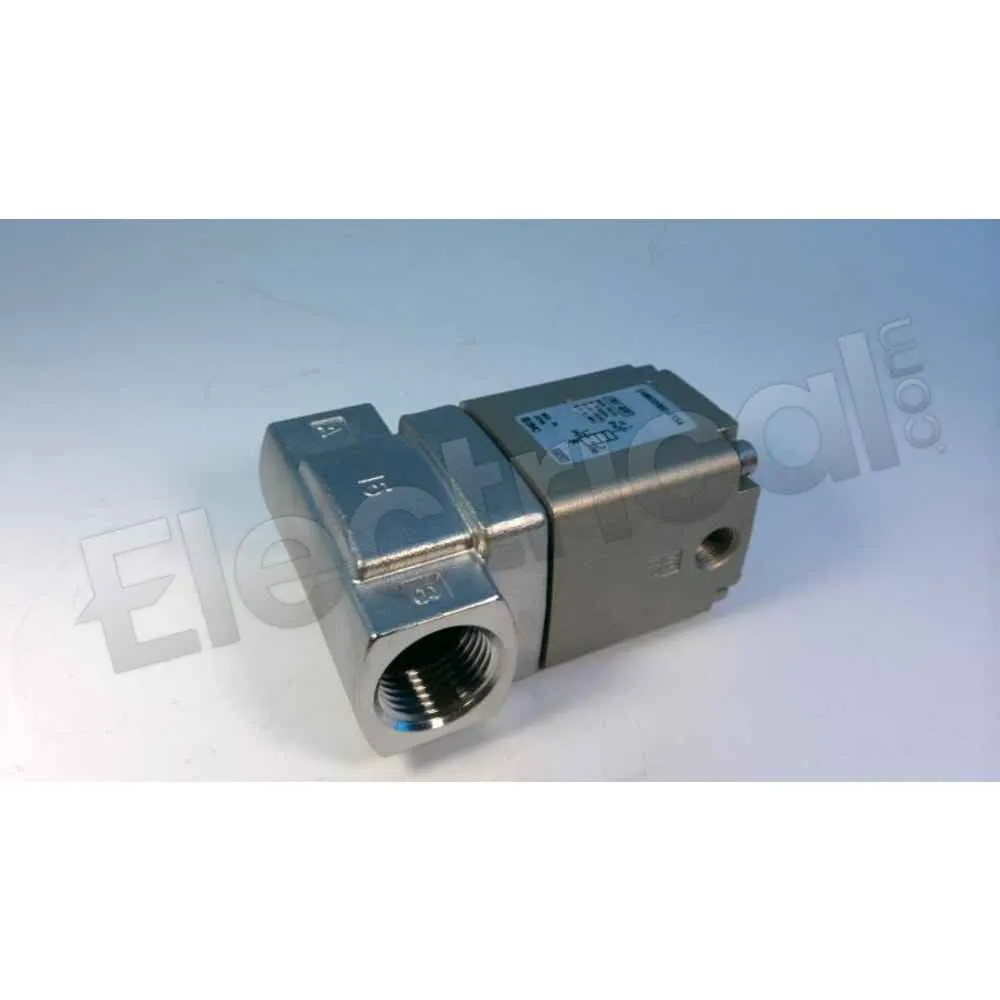

Пневмораспределитель подбирают по функции схемы, числу линий и позиций, способу управления, расходу и размеру портов. Электромагнитная катушка должна соответствовать напряжению и режиму управления. Нормальное состояние клапана определяет, что произойдёт при снятии сигнала.

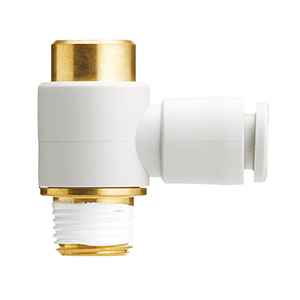

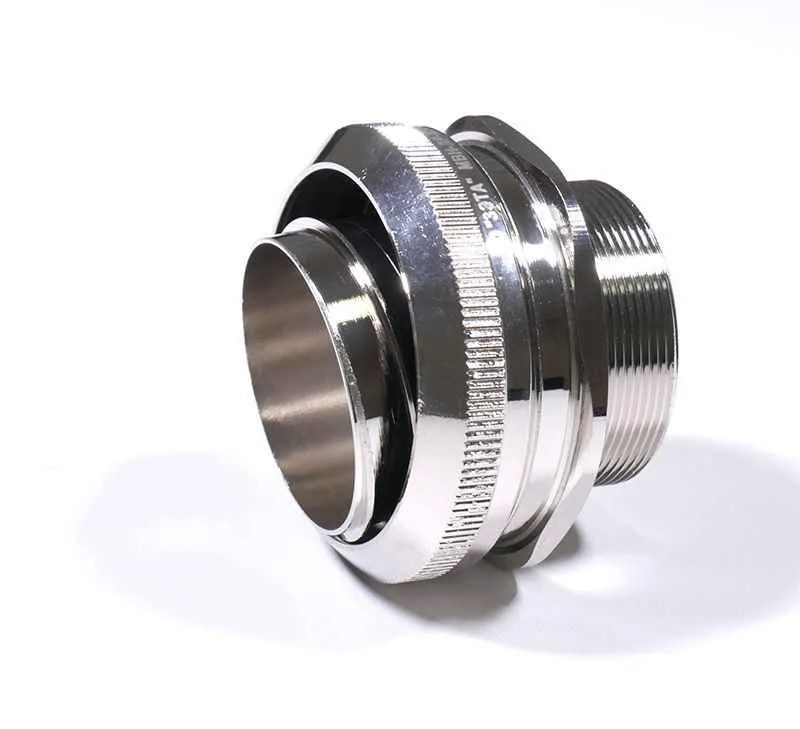

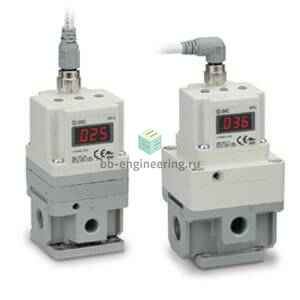

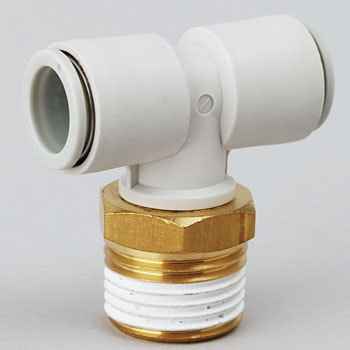

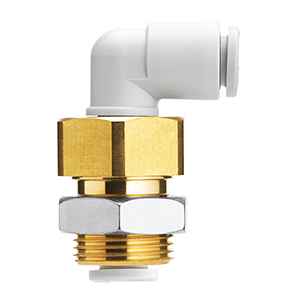

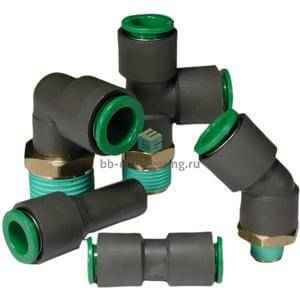

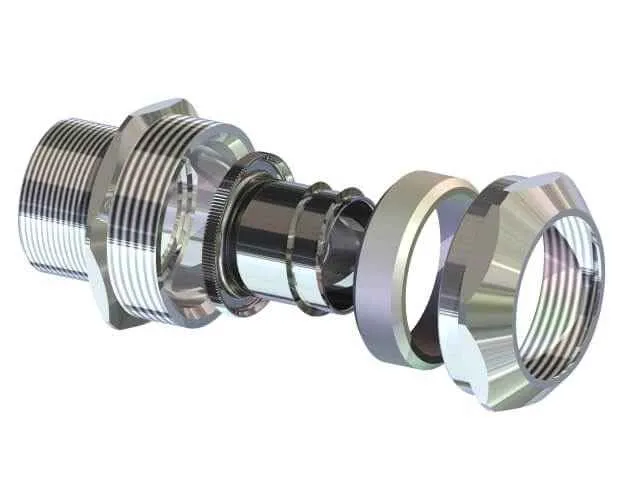

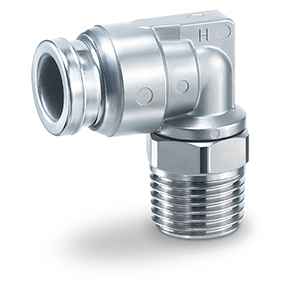

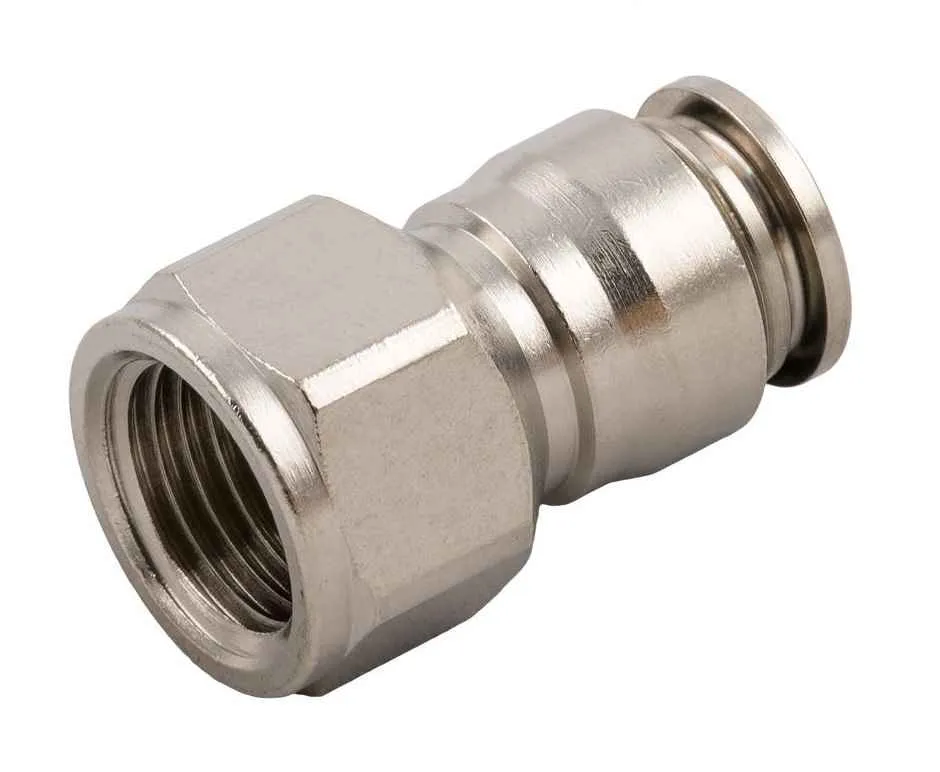

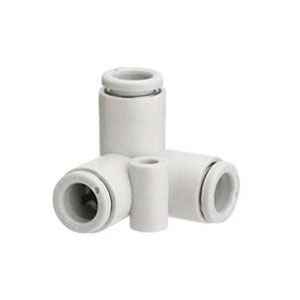

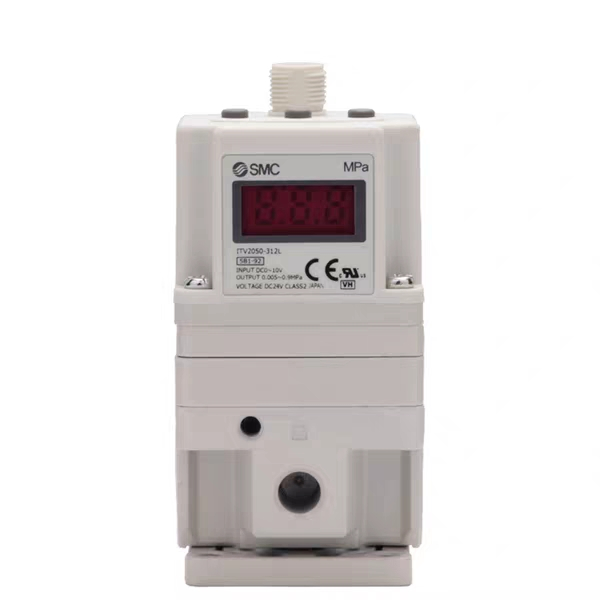

Дроссели задают скорость, обратные клапаны — направление потока, регуляторы — давление в ветви. Их пропускная способность рассматривается вместе с трубкой и фитингами. Большой цилиндр не наберёт расчётную скорость, если проход распределителя или длинная линия ограничивают расход.

• рабочее и минимально доступное давление;

• требуемые усилие, момент, ход и скорость;

• расход и допустимое падение давления;

• схема клапана и напряжение управления;

• размеры портов, трубок и фитингов;

• температура, пыль, влага и требования безопасности.

Подготовка сжатого воздуха

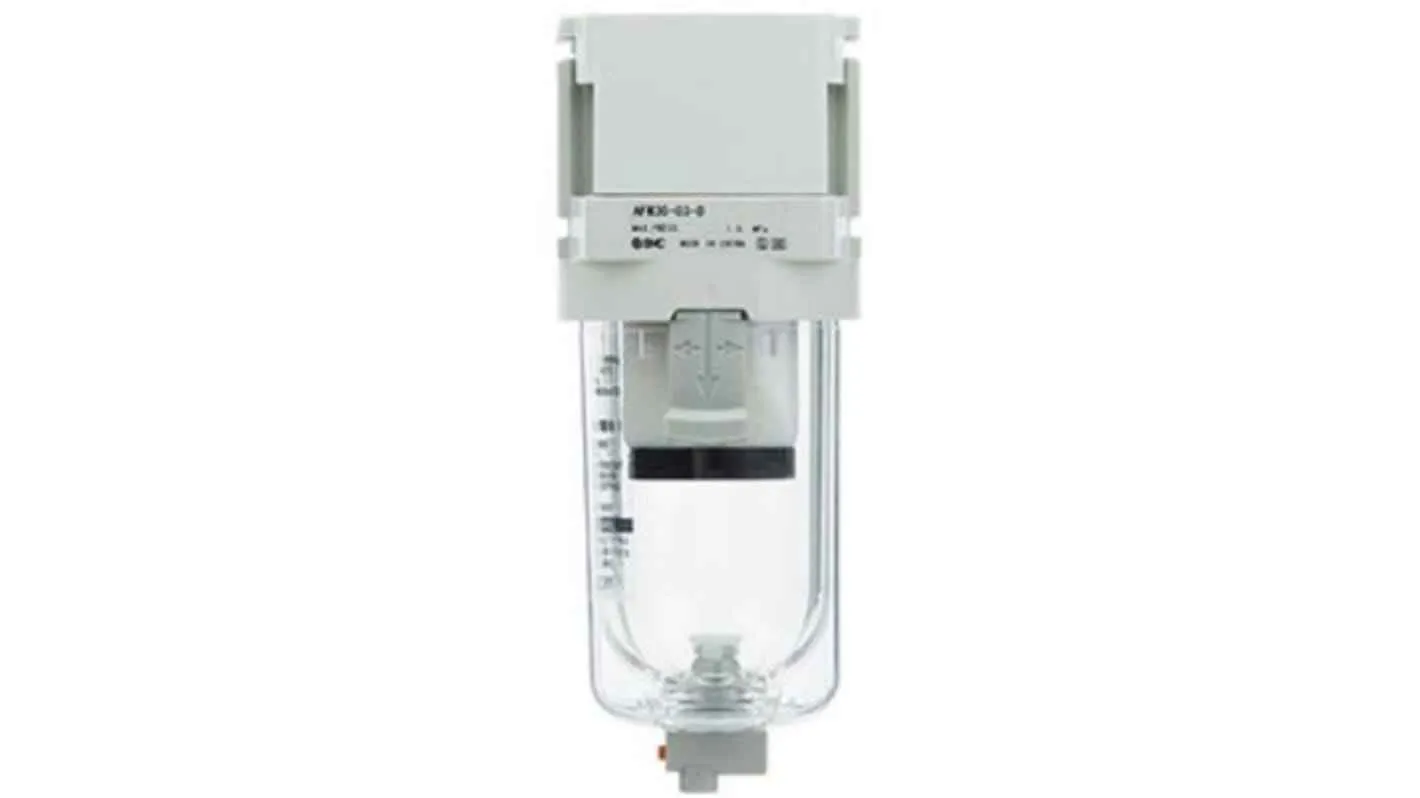

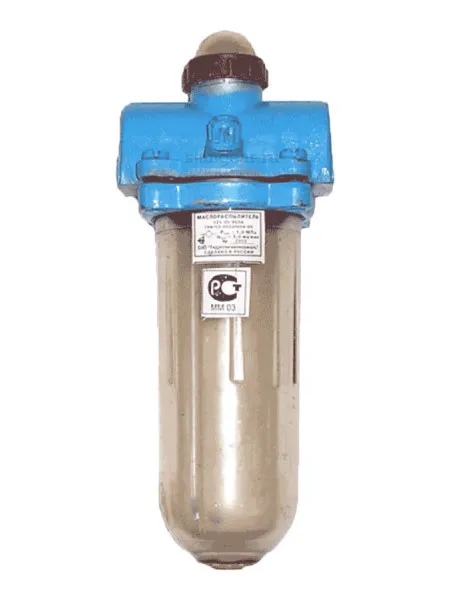

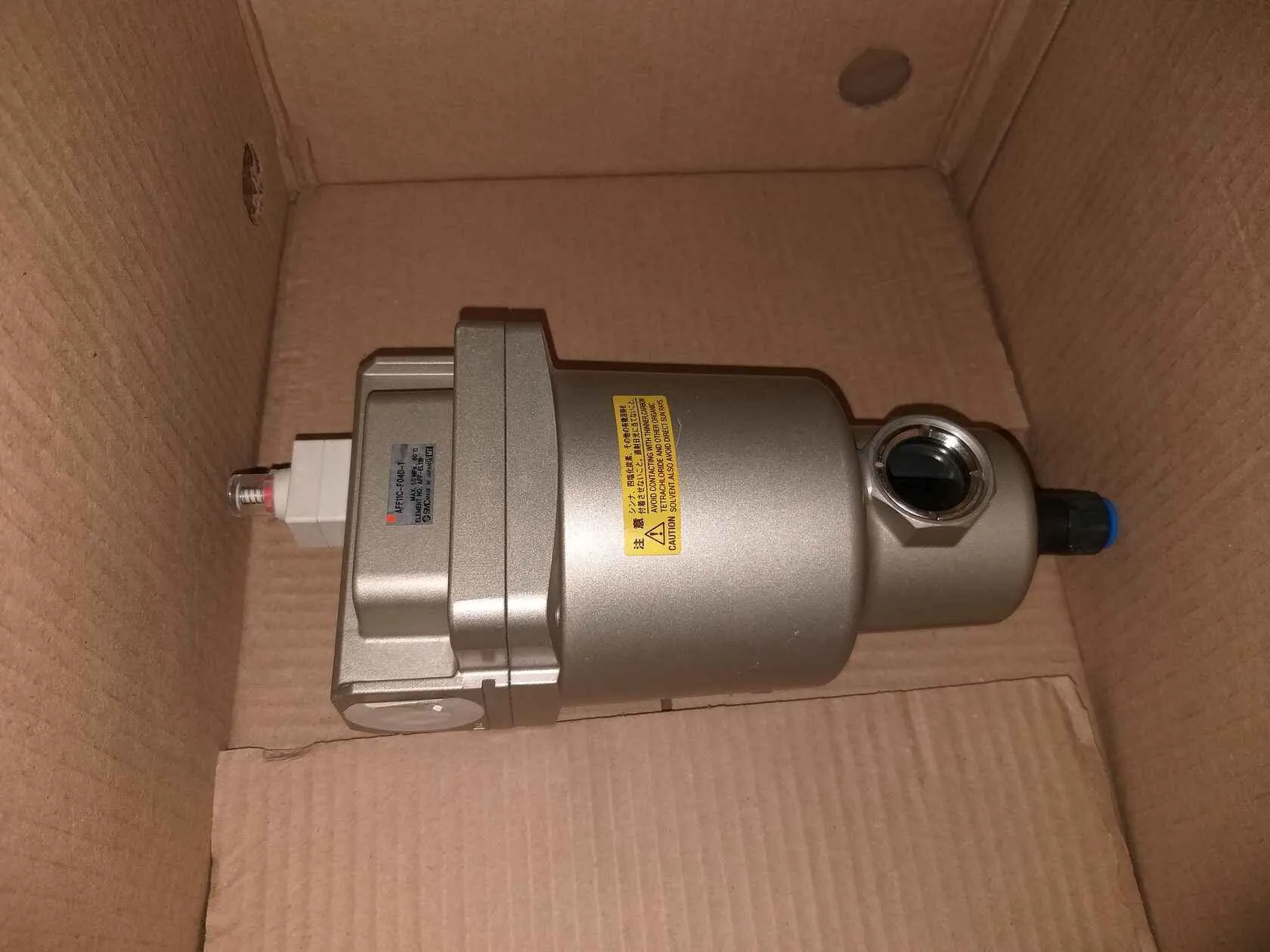

Фильтр удаляет частицы и конденсат в пределах своей ступени, регулятор поддерживает давление, а маслораспылитель применяется только там, где смазка предусмотрена системой. Требуемый класс воздуха определяется самым чувствительным потребителем. Избыточно тонкая фильтрация без расчёта повышает перепад давления и расходы на обслуживание.

Блок выбирают по фактическому расходу при допустимом падении давления, диапазону регулирования, отводу конденсата и присоединениям. На входе системы предусматривают безопасное отключение и сброс в соответствии со схемой машины. Состояние фильтра должно быть доступно для контроля.

Замена компонента и данные для заявки

Для прямой замены нужны производитель, полная маркировка, фотография шильдика и размеры установки. Сверяются функция, давление, расход, порты, напряжение, разъёмы, датчики и монтаж. Похожий внешний корпус может скрывать другую схему распределителя или резьбу.

Для подбора по задаче приложите пневмосхему, цикл машины, нагрузку и доступный воздух. Укажите число срабатываний, требуемое время перемещения и условия среды. Это позволяет проверить систему целиком и не увеличивать цилиндр там, где проблема вызвана малым проходом линии.
