Система электрообогрева

Какие задачи решает электрообогрев

На трубопроводах система защищает среду от замерзания или поддерживает технологическую температуру. На резервуарах компенсирует потери через стенку и арматуру. На кровле и водостоках помогает организовать таяние снега и льда в расчётных зонах. Для площадок и грунта применяются другие конструктивные схемы и типы нагревательных элементов.

Задачи нельзя объединять одним правилом по мощности на метр. Теплопотери зависят от размеров объекта, материала, разницы температур, теплоизоляции, ветра и способа установки. Для процесса добавляются допустимый диапазон температуры продукта и ограничения оболочки кабеля.

Из чего состоит система

Кроме нагревательного кабеля нужны ввод питания, соединения, концевые заделки, крепёж и предупреждающая маркировка. На трубопроводе учитывают дополнительную длину на арматуру, опоры, фланцы и ответвления. Теплоизоляция монтируется после проверки цепи и защищается от влаги подходящей оболочкой.

Управление может включать термостат, датчик, шкаф и устройства контроля. Архитектура зависит от числа контуров, мощности, критичности объекта и требований диспетчеризации. Защитная аппаратура подбирается по расчётному и пусковому току, напряжению, длине линии и инструкции производителя кабеля.

• нагревательный кабель требуемого типа;

• комплекты питания, соединения и окончания;

• датчики температуры и управление;

• защитная и коммутационная аппаратура;

• крепление, теплоизоляция и внешняя защита;

• исполнительная документация и маркировка контуров.

Исходные данные для теплового и электрического расчёта

Для трубы указывают длину, наружный диаметр, материал, расположение, число опор и единиц арматуры. Нужны поддерживаемая температура, минимальная температура воздуха, тип и толщина теплоизоляции. Для резервуара добавляются геометрия, уровень заполнения и площадь теплоотдачи.

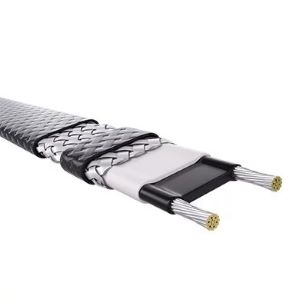

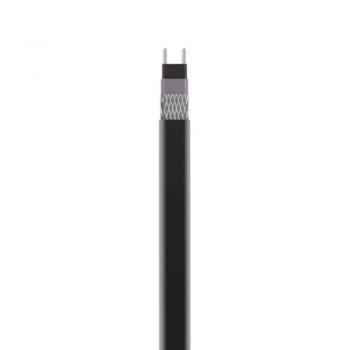

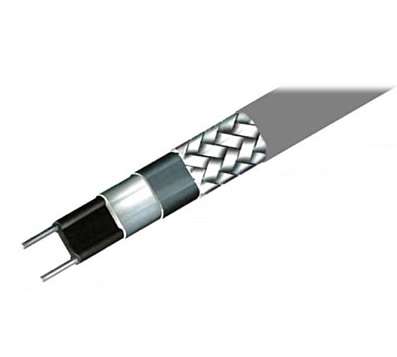

Электрическая часть требует напряжения питания, возможной длины контуров, температуры холодного пуска и схемы управления. У саморегулирующегося кабеля пусковой ток выше рабочего и зависит от температуры. Ограничение длины контура берут из таблиц конкретной серии вместе с номиналом автомата.

Границы применения и проверка проекта

Для взрывоопасной зоны нужны кабель, вводы, коробки и управление в соответствующем исполнении, а проект должен учитывать классификацию зоны и температурный класс. Обычную промышленную систему нельзя перенести в такую зону заменой одного компонента.

До закупки проверяют однолинейную схему, ведомость контуров, тепловой расчёт и спецификацию комплектов. После монтажа нужны измерения и фиксация фактической длины каждого контура. Такой комплект документов упрощает пуск, обслуживание и поиск неисправности.
