Частотные преобразователя для скважинного насоса: зачем нужен, как выбрать и подключить

Автономное водоснабжение через скважину становится все более популярным решением как для владельцев частных домов, так и для промышленных объектов. Однако стандартная работа насоса с постоянной скоростью приводит к целому ряду проблем: гидроударам, быстрому износу оборудования, перерасходу электроэнергии и нестабильному давлению в системе. Решить эти задачи помогает частотный преобразователь для скважинного насоса – устройство, которое превращает простую насосную станцию в интеллектуальную систему водоснабжения.

Зачем ставить частотный преобразователь на скважинный насос?

Частотник для скважинного насоса – это не просто дополнительное оборудование, а необходимый элемент современной системы водоснабжения. Рассмотрим ключевые преимущества его использования:

1. Плавный пуск и защита от гидроударов. При прямом пуске насоса возникают резкие скачки давления, которые разрушают трубопроводы, запорную арматуру и само насосное оборудование. Частотный преобразователь обеспечивает плавное нарастание оборотов двигателя, что полностью исключает гидравлические удары и значительно продлевает срок службы всей системы.
2. Стабилизация давления в системе. ПЧ для скважинного насоса автоматически регулирует скорость вращения двигателя в зависимости от текущего водопотребления. Открыли один кран – насос работает на минимальных оборотах, включили душ и стиральную машину – скорость автоматически увеличивается. При этом давление остается стабильным независимо от количества точек водоразбора.
3. Экономия электроэнергии до 50%. Насос получает ровно столько энергии, сколько нужно для обеспечения текущего расхода воды, избегая непродуктивных затрат электричества.
4. Защита двигателя от аварийных режимов. Современные преобразователи оснащены комплексной защитой: от перегрузок по току, перепадов напряжения в сети, перегрева обмоток, сухого хода насоса. Устройство автоматически отключает двигатель при возникновении опасных ситуаций и может самостоятельно перезапустить систему после устранения проблемы.
5. Увеличение срока службы оборудования. Отсутствие пусковых токов (в 5-7 раз меньше номинальных), плавная работа без механических и гидравлических ударных нагрузок увеличивают ресурс насоса, электродвигателя и всей системы водоснабжения в 1,5-2 раза.
6. Возможность дистанционного управления. Многие модели частотных преобразователей комплектуются модулями связи, позволяющими контролировать работу системы и изменять параметры удаленно через мобильное приложение или компьютер.

Принцип работы частотника для скважинного насоса

Преобразователь частоты состоит из трех основных блоков: выпрямителя, звена постоянного тока и инвертора. Переменное напряжение из сети сначала выпрямляется, затем сглаживается в звене постоянного тока, после чего инвертор формирует новое переменное напряжение с регулируемой частотой и амплитудой.

ЧРП получает стандартное напряжение из сети (220В или 380В, 50 Гц) и преобразует его в трехфазное напряжение с регулируемой частотой. Частота напряжения напрямую определяет скорость вращения двигателя насоса.

Вся система работает по принципу обратной связи. В трубопроводе установлен датчик давления, который постоянно передает информацию в частотник. Встроенный ПИД-регулятор сравнивает текущее давление с заданным вами значением (например, 3 бара) и корректирует частоту, чтобы поддерживать его стабильным.

• Открыли кран → давление начало падать → датчик зафиксировал это → частотник увеличил обороты насоса → давление восстановилось.
• Закрыли кран → давление начало расти → частотник снизил обороты до минимума.

Какие функции должен иметь ЧП для скважинного насоса?

При выборе преобразователя для скважинного насоса необходимо обращать внимание на наличие специализированных функций, критически важных для данного применения.

• Встроенный ПИД-регулятор – обязательная функция для автоматического поддержания давления в системе. Регулятор должен иметь возможность настройки коэффициентов пропорциональности, интегрирования и дифференцирования для точной работы с конкретной системой водоснабжения.

• Вход для датчика давления – аналоговый вход с диапазоном 0-10 Вольт или 4-20 миллиампер для подключения датчика обратной связи. Некоторые модели поддерживают прямое подключение термосопротивлений и датчиков температуры. Они встроены непосредственно в обмотку статора двигателя. Причины перегрева: Плохой теплоотвод (заиливание насоса): Если насос покрыт илом или песком, работа на низких оборотах: При работе на низкой частоте собственное охлаждение двигателя (вентилятора на валу) ухудшается; Высокая температура воды в скважине; обрыв фазы или межвитковое замыкание обмоток двигателя:

• Защита от сухого хода – критически важная функция для скважинных насосов. Преобразователь должен отслеживать потребляемый ток и останавливать насос при его резком падении, что свидетельствует об отсутствии воды в скважине. Длительная работа в режиме сухого хода приводит к перегреву и выходу двигателя из строя, а также к потере производительности насоса из-за выхода из строя сальниковой набивки/торцового уплотнения, работающих без воды, которая является для них смазкой.

• Автоматический перезапуск – функция, позволяющая системе самостоятельно возобновить работу после аварийного отключения. Особенно полезна при кратковременных перебоях электропитания или временном падении уровня воды в скважине.

• Функция сна – режим, в котором при длительном отсутствии водоразбора насос полностью останавливается, экономя электроэнергию. При падении давления ниже порогового значения (из-за небольших утечек) система автоматически просыпается и восстанавливает давление.

• Защита от перегрузки и перегрева – мониторинг температуры радиатора и обмоток двигателя, ограничение максимального тока. Эти функции предотвращают повреждение оборудования при нештатных ситуациях.

• Ограничение минимальной и максимальной частоты – возможность установить рабочий диапазон частот, оптимальный для конкретного насоса. Это предотвращает работу в неэффективных режимах и защищает механическую часть от повреждений.

• Компенсация падения напряжения на длинных кабелях – важная функция для погружных насосов, у которых длина кабеля от преобразователя до двигателя может достигать 100 метров и более. Преобразователь автоматически корректирует выходное напряжение, компенсируя потери.

Как выбрать частотный преобразователь для скважинного насоса

1. Основные параметры.

• Мощность и ток: Главное правило — выбирайте по номинальному току двигателя, а не по мощности. Погружные двигатели имеют высокий пусковой ток. Обязательно берите запас по току 15-30%.
• Напряжение питания: Для насосов до 2,2 кВт подойдут однофазные модели (220В). Для более мощных — трехфазные (380В). Многие однофазные частотники могут выдавать трехфазное напряжение для питания трехфазных насосов.
• Длина кабеля: При длине более 20-30 м обязательно используйте выходной дроссель для подавления помех и защиты изоляции двигателя.

2. Метод управления.

• Скалярное управление (V/f): Простое, надежное и достаточно точное для большинства систем водоснабжения. Рекомендуется для бытового использования.
• Векторное управление: Более точное и динамичное, но дороже и сложнее в настройке. Используется в промышленности.

3. Выбор по бренду и цене.

• Бюджетный сегмент: Подходит для дач и небольших домов (8 000 — 15 000 руб.).
• Средний сегмент: Оптимальное соотношение цена/функционал для коттеджей и малого бизнеса (15 000 — 40 000 руб.).
• Премиум-сегмент: Максимальная надежность и расширенный функционал для промышленных объектов и водоканалов (от 40 000 руб.).

Бренд	Серия	Мощность (кВт)	Ключевые функции	Применение
INNOVERT	IHD PUMP (IHD552P43T)	5,5	Встроенный ПИД-регулятор, защита от сухого хода, скалярное управление	Частные дома, коттеджи, малый бизнес
ERMAN	ER-G-220-02	до 2,2	Управление однофазными насосами, стабильный напор воды, защита от гидроударов	Дачи, частные дома с однофазной сетью
ProfiMaster	PM-G540 / PM150A	0,75 – 15	Бессенсорное векторное управление, функции для насосов и вентиляторов	Бюджетное решение для частного сектора
Danfoss	VLT™ AQUA Drive	0,37 – 1400	Специализированное ПО для водоснабжения и водоотведения, высокая надежность	Промышленность, водоканалы, крупные ЖК-комплексы
Schneider Electric	Altivar Process ATV600	0,75 – 1500	Специализированные функции для насосов, оптимизация энергопотребления	Критически важные объекты, системы с высокими требованиями к надежности
ABB	ACS880	0,75 – 5600	Прямое регулирование момента (DTC), универсальная линейка для промышленных процессов	Крупные промышленные и инфраструктурные проекты
ОВЕН	ПЧВ11, ПЧВ21	0,75 – 90	Русскоязычное меню, встроенный ПИД, доступная цена, хорошая техподдержка	Широкое применение: от частных домов до промышленных объектов
Mitsubishi Electric	FR-E800	0,1 – 22	Компактность, высокая точность управления, функция определения срока службы компонентов	Проекты с повышенными требованиями к качеству и долговечности

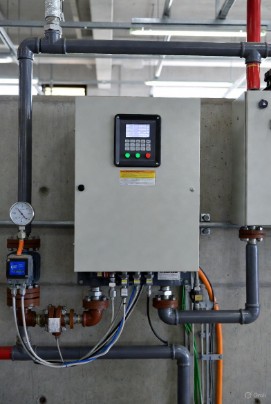

Установка и подключение: ключевые правила

• Место установки: Сухое, хорошо вентилируемое помещение с температурой от +10°C до +40°C. Для неотапливаемых кессонов нужны модели с расширенным температурным диапазоном.
• Схема подключения: Частотник подключается между сетевым автоматом и насосом. Перед ним нельзя ставить контакторы для коммутации под нагрузкой.
• Кабели: Силовой кабель должен быть рассчитан по току и длине. Сигнальные кабели от датчиков — экранированные и проложенные отдельно от силовых, чтобы избежать помех.
• Заземление: Обязательно! Это вопрос безопасности и стабильной работы.

Настройка под ключ

После завершения монтажа и подключения необходимо выполнить первичную настройку параметров преобразователя.

• Быстрая настройка через мастера запуска. Современные модели оснащены функцией быстрой настройки, которая в диалоговом режиме запрашивает основные параметры системы: мощность и номинальный ток двигателя, тип нагрузки (насос), напряжение сети, требуемое давление, диапазон сигнала датчика. После ввода этих данных преобразователь автоматически устанавливает оптимальные значения сотен внутренних параметров.

• Калибровка датчика давления. Необходимо указать преобразователю соответствие между сигналом датчика и реальным давлением. Например, если датчик настроен на диапазон 0-10 бар и выдает сигнал 4-20 миллиампер, то 4 миллиампера соответствуют нулевому давлению, а 20 миллиампер – 10 барам. Эти значения вводятся в соответствующие параметры.

• Установка давления. Задается требуемое рабочее давление в системе, которое преобразователь будет поддерживать автоматически. Для частных домов типичное значение составляет 2,5-3,5 бара, для многоэтажных зданий – 4-6 бар в зависимости от этажности.

• Настройка ПИД-регулятора. Для большинства систем достаточно заводских настроек коэффициентов ПИД-регулятора. Однако в сложных случаях может потребоваться тонкая подстройка для устранения колебаний давления или повышения быстродействия. Коэффициент пропорциональности влияет на скорость реакции системы, интегральный коэффициент устраняет статическую ошибку, дифференциальный – уменьшает перерегулирование.

• Установка минимальной и максимальной частоты. Минимальная частота (обычно 25-30 Герц) предотвращает работу насоса в неэффективном режиме и защищает его от перегрева при малом расходе. Максимальная частота ограничивается номинальным значением (50 Герц) или может быть увеличена до 55-60 Герц для повышения производительности насоса. Превышение номинальной частоты более чем на 20% не рекомендуется из-за риска механических повреждений.

• Время разгона и торможения. Устанавливается время плавного разгона насоса от нуля до рабочих оборотов (обычно 10-20 секунд) и время торможения (5-15 секунд). Слишком быстрый разгон приводит к гидроударам, слишком медленный – к неоправданной задержке выхода системы на рабочий режим.

• Защитные функции. Активируются необходимые защиты: от перегрузки по току (обычно 110% номинала в течение одной минуты), от перегрева (85 градусов для радиатора), от сухого хода (контроль минимального тока нагрузки). Настраиваются пороги срабатывания и действия при аварии (останов, сигнализация, автоматический перезапуск).

После завершения настройки необходимо провести пробный пуск и проверить работу системы во всех режимах: от минимального до максимального водоразбора, убедиться в стабильности поддержания давления, отсутствии колебаний и посторонних шумов.

Типичные ошибки при выборе и монтаже

1. Выбор преобразователя только по мощности двигателя.
2. Отсутствие выходного дросселя при длинном кабеле.
3. Неправильное заземление.
4. Установка в неподходящих условиях.
5. Неправильная прокладка кабелей.
6. Отсутствие защиты от сухого хода.
7. Неправильная настройка ПИД-регулятора.
8. Игнорирование рекомендаций производителя насоса.
