Системы вентиляции потребляют до 40% всей электроэнергии в производственных зданиях и торговых центрах. Традиционное управление вентиляторами методом включения-выключения приводит к перерасходу энергии и износу оборудования. Частотные преобразователи позволяют плавно регулировать производительность вентиляции, снижая энергопотребление на 30-60% и увеличивая срок службы двигателей в 2-3 раза.
Зачем нужен частотный преобразователь в вентиляции?
Вентиляторы относятся к нагрузкам с переменным моментом, где потребляемая мощность зависит от скорости вращения. Снижение частоты вращения на 20% уменьшает энергопотребление почти в два раза благодаря кубической зависимости мощности от оборотов.
Основные задачи, которые решает частотник:
Энергосбережение — плавное регулирование производительности вместо дросселирования заслонками или периодического включения на полную мощность
Защита оборудования — плавный пуск исключает пусковые токи, которые превышают номинальные в 5-7 раз
Автоматизация — поддержание заданных параметров воздухообмена через обратную связь с датчиками давления, температуры или углекислого газа
Комфорт — снижение шума при работе на пониженных оборотах, отсутствие рывков при запуске
Увеличение ресурса — отсутствие механических ударов при пуске продлевает срок службы подшипников, ремней и соединений
Принцип работы частотного преобразователя в системе вентиляции
Частотный преобразователь выполняет двухступенчатое преобразование электроэнергии. На первом этапе переменное напряжение сети преобразуется в постоянное через выпрямитель. Затем инвертор формирует из постоянного напряжения переменное с регулируемой частотой и амплитудой.
Изменяя частоту выходного напряжения от 0 до 50 Гц и выше, преобразователь управляет скоростью вращения двигателя. При этом пропорционально частоте изменяется и амплитуда напряжения, чтобы поддерживать постоянный магнитный поток в двигателе.
Для вентиляторов применяется скалярный метод управления, который значительно проще векторного и полностью покрывает требования вентиляционных систем.
Что такое скалярное управление?
Скалярное управление основано на поддержании постоянного соотношения между выходным напряжением и частотой. Это соотношение обозначается как U/f и представляет собой характеристику, которая обеспечивает оптимальный режим работы двигателя во всём диапазоне скоростей.
Принцип работы прост: если частота составляет 25 Гц (половина от номинальных 50 Гц), то напряжение также уменьшается вдвое. Такой подход предотвращает насыщение магнитопровода на низких частотах и недостаток момента на высоких.
Скалярное управление идеально подходит для вентиляторов по нескольким причинам:
Низкий пусковой момент — вентиляторы не требуют большого момента при запуске
Отсутствие динамических нагрузок — нет резких изменений скорости
Плавная характеристика нагрузки — момент растёт пропорционально квадрату скорости
Высокая надёжность — меньше параметров настройки, проще обслуживание
Диапазон регулирования скорости при скалярном управлении без обратной связи по скорости составляет 1:40, что означает возможность устойчивой работы от 1,25 Гц до 50 Гц. Этого более чем достаточно для любых вентиляционных задач.
Скалярное управление без энкодера
Это наиболее распространённый вариант для систем вентиляции. Частотный преобразователь регулирует скорость двигателя, не получая обратной связи о фактических оборотах. Управление происходит по разомкнутому контуру — задана частота, и преобразователь её поддерживает.
Преимущества данного метода:
Простота реализации — не требуется установка дополнительных датчиков на вал двигателя
Низкая стоимость — энкодеры и их монтаж обходятся дорого
Возможность управления группой двигателей — один преобразователь может управлять несколькими вентиляторами одновременно
Высокая надёжность — меньше элементов означает меньше точек отказа
Недостатки минимальны для вентиляционных систем:
Отсутствие компенсации скольжения — фактические обороты могут отличаться от заданных на 2-5%
Влияние нагрузки на скорость — при изменении сопротивления сети обороты незначительно меняются
Эти недостатки не критичны, поскольку в вентиляции важна не абсолютная точность скорости, а поддержание давления или расхода воздуха через ПИД-регулятор.
Скалярное управление с энкодером
Добавление энкодера на вал двигателя позволяет преобразователю точно отслеживать скорость вращения и компенсировать скольжение. Диапазон регулирования сужается до 1:10, но точность поддержания заданной скорости повышается до десятых долей процента.
В вентиляции такой режим применяется крайне редко, только в специфических задачах:
Испытательные стенды, где требуется стабильная скорость независимо от нагрузки
Синхронизация нескольких вентиляторов с жёсткими требованиями к совпадению оборотов
Системы с переменным сопротивлением сети, где критична стабильность расхода
Дополнительные затраты на энкодер, его монтаж и настройку редко оправданы для типовых вентиляционных установок.
Достоинства и недостатки скалярного управления
Достоинства:
Универсальность — подходит для асинхронных двигателей любой мощности
Простота настройки — минимум параметров, интуитивно понятный интерфейс
Возможность управления несколькими двигателями от одного преобразователя
Низкая стоимость и высокая надёжность
Достаточная точность для вентиляционных систем
Недостатки:
Ограниченный момент на низких частотах (ниже 5 Гц двигатель может не запуститься под нагрузкой)
Отсутствие точного контроля момента — не подходит для задач с резко меняющейся нагрузкой
Зависимость характеристик от параметров двигателя — требуется корректный ввод данных
Для вентиляции эти недостатки не имеют значения, поэтому скалярное управление остаётся оптимальным выбором.
Как выбрать частотный преобразователь для вентилятора
Ключевые параметры подбора
Мощность преобразователя должна соответствовать мощности двигателя с запасом 15-30%. Запас необходим для компенсации пусковых токов и возможного увеличения нагрузки при загрязнении фильтров или изменении конфигурации воздуховодов.
Напряжение питания зависит от типа установки:
220 В (однофазное) — для бытовых и малых коммерческих вентиляторов мощностью до 2,2 кВт
380 В (трёхфазное) — для промышленных приточно-вытяжных установок, систем дымоудаления
Тип управления — для вентиляции достаточно скалярного. Векторное управление требуется только для специальных задач и увеличивает стоимость на 30-50%.
Наличие встроенного ПИД-регулятора критически важно для автоматизации. Регулятор позволяет поддерживать заданное давление, температуру или уровень углекислого газа в помещении, получая данные от датчиков с высокой точностью обеспечения заданных параметров, быстрым выходом на заданный режим без «перерегулирования» (без скачков), позволяя работать систему на оптимальной мощности.
Входы для обратной связи:
Аналоговые входы 0-10 В или 4-20 мА для подключения датчиков
Дискретные входы для команд пуска, останова, переключения уставок
Релейные выходы для сигнализации аварий
Степень защиты корпуса:
IP20 — для установки в электрошкафах
IP54 и выше — для монтажа в производственных помещениях с повышенной влажностью и запылённостью
Дополнительные функции:
Автоматический перезапуск после сбоя питания
Поддержка протоколов связи Modbus RTU, Profibus для интеграции в системы диспетчеризации
Частотный преобразователь для вентилятора 220 В
Однофазные частотные преобразователи применяются в небольших системах вентиляции: офисах, квартирах, магазинах. Они компактны, просты в монтаже и не требуют трёхфазного подключения.
Типовой диапазон мощностей — от 0,37 до 2,2 кВт. Этого достаточно для управления канальными вентиляторами, вытяжными зонтами.
Важная особенность: однофазный частотник на входе потребляет переменный ток от сети 220 В, но на выходе формирует трёхфазное напряжение для асинхронного двигателя. Это позволяет использовать стандартные трёхфазные двигатели в однофазных сетях.
При выборе обратите внимание на наличие встроенного дросселя и фильтра электромагнитных помех, чтобы избежать помех в электросети.

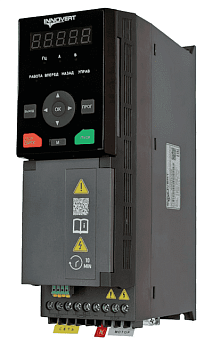

Частотный преобразователь для вентилятора 380 В
Трёхфазные частотники — основа промышленных вентиляционных систем. Они рассчитаны на мощности от 0,75 кВт до сотен киловатт и обеспечивают питание крупных приточно-вытяжных установок, систем аспирации, дымоудаления.
Преимущества трёхфазных моделей:
Высокая перегрузочная способность — кратковременно выдерживают нагрузку в 1,5 раза выше номинальной
Лучшее охлаждение — возможность установки более мощных радиаторов
Меньшие гармонические искажения в сети
Для крупных объектов рекомендуется выбирать преобразователи с активными фронтальными выпрямителями, которые снижают искажения сетевого тока и повышают коэффициент мощности до 0,98.
Управление несколькими вентиляторами от одного частотного преобразователя
Скалярное управление позволяет подключить к одному преобразователю несколько двигателей одновременно. Это снижает затраты на автоматизацию и упрощает систему управления.
Условия для параллельного подключения:
Двигатели должны иметь одинаковые параметры (мощность, напряжение, частота)
Суммарная мощность двигателей не должна превышать мощность частотного преобразователя
Все двигатели работают с одинаковой скоростью — независимое регулирование невозможно
Схема подключения:
Выходные клеммы преобразователя U, V, W подключаются к общей шине, от которой расходятся кабели к каждому двигателю. Каждый двигатель должен иметь собственную защиту — тепловое реле или автомат защиты двигателя.
Важное предупреждение: не используйте данную схему, если вентиляторы должны работать независимо или с разными скоростями. В этом случае потребуется отдельный преобразователь для каждого двигателя.
Типовое применение — приточная и вытяжная установки, работающие синхронно для баланса воздухообмена в здании.

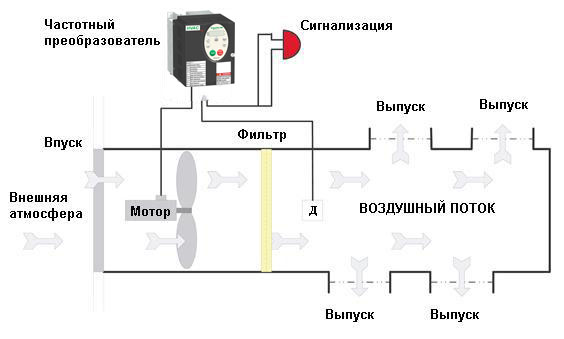

Обратная связь и автоматизация вентиляции
Принцип аналоговой обратной связи
Аналоговая обратная связь позволяет частотному преобразователю автоматически поддерживать заданные параметры вентиляции. Датчик измеряет фактическое значение параметра (давление, температуру, концентрацию газа) и передаёт сигнал на вход преобразователя.
Преобразователь сравнивает фактическое значение с уставкой и изменяет частоту вращения вентилятора для устранения отклонения. Этот процесс выполняется встроенным ПИД-регулятором.
Стандартные типы аналоговых сигналов:
0-10 В — используется для датчиков температуры, качества воздуха, потенциометров задания скорости
4-20 мА — применяется для датчиков давления, расхода, передачи сигнала на большие расстояния без потерь
Токовый сигнал 4-20 мА предпочтительнее, так как не зависит от сопротивления линии связи и позволяет легко обнаружить обрыв цепи (ток падает до нуля).
Типы датчиков и их применение
Датчик давления — основной элемент автоматизации приточно-вытяжных систем. Измеряет статическое давление в воздуховоде и позволяет поддерживать постоянный напор независимо от открытия-закрытия решёток и изменения сопротивления фильтров.
Диапазоны измерения: 0-500 Па для офисных систем, 0-2000 Па для промышленных установок с развитой сетью воздуховодов.
Датчик температуры применяется в системах с калориферами для поддержания заданной температуры приточного воздуха. Преобразователь регулирует производительность вентилятора в зависимости от тепловой нагрузки.
Датчик CO₂ используется в системах вентиляции общественных зданий для энергоэффективного управления воздухообменом. При низкой концентрации углекислого газа производительность снижается, при повышении — увеличивается.
Датчик качества воздуха (VOC) реагирует на летучие органические соединения и применяется в паркингах, курительных комнатах, производственных помещениях.
ПИД-регулирование в частотных преобразователях
ПИД-регулятор объединяет три составляющих управления:
Пропорциональная (П) — изменение выхода пропорционально отклонению. Чем больше разница между уставкой и фактическим значением, тем сильнее реакция.
Интегральная (И) — накапливает отклонение во времени и устраняет статическую ошибку. Если давление стабильно ниже уставки, интегральная составляющая будет постепенно увеличивать скорость до достижения цели.
Дифференциальная (Д) — реагирует на скорость изменения параметра и предотвращает перерегулирование. Если давление быстро растёт, дифференциальная составляющая снижает скорость роста оборотов.
Как работает ПИД-регулятор в вентиляции:
Датчик давления передаёт сигнал 4-20 мА на вход преобразователя. Регулятор вычисляет ошибку (разницу между уставкой 500 Па и фактическим давлением 450 Па). На основе П, И и Д составляющих формируется команда на изменение частоты. Вентилятор увеличивает обороты, давление растёт. Процесс повторяется каждые 100-200 миллисекунд до достижения стабильности.
Зачем нужно ПИД-регулирование:
Автоматическая компенсация изменений нагрузки
Поддержание стабильных параметров без участия оператора
Быстрая реакция на возмущения (открытие дверей, изменение числа работающих решёток)
Устранение колебаний и перерегулирования
Где применяется:
Приточно-вытяжные установки с переменным расходом (VAV-системы)
Системы подпора воздуха в лестничных клетках и лифтовых шахтах
Аспирационные установки с изменяющимся числом работающих отсосов
Вытяжные системы курительных комнат с датчиками качества воздуха
Преимущества и экономический эффект
Снижение энергопотребления составляет от 30% до 60% в зависимости от режима работы. Экономия достигается за счёт работы на пониженных оборотах в периоды низкой нагрузки.
Пример: торговый центр площадью 10 000 м² с вентиляторами суммарной мощностью 50 кВт. При работе без частотного регулирования годовое потребление составляет 438 000 кВт•ч. Внедрение преобразователей с управлением по датчикам CO₂ снижает потребление до 220 000 кВт•ч. Экономия 218 000 кВт•ч в год при стоимости электроэнергии 0,10 евро за кВт•ч даёт 21 800 евро экономии. Окупаемость оборудования — 1,5-2 года.
Увеличение срока службы оборудования происходит благодаря плавному пуску и отсутствию механических ударов. Подшипники, ремни, соединения испытывают меньшие нагрузки. Срок службы увеличивается в 2-3 раза.
Снижение затрат на техническое обслуживание достигается за счёт меньшего износа и встроенной диагностики. Преобразователь фиксирует перегрузки, перегрев, дисбаланс фаз и сигнализирует о необходимости обслуживания до возникновения аварии.
Повышение комфорта — плавное регулирование производительности исключает сквозняки и перепады давления. Снижение шума на 10-15 дБ при работе на пониженных оборотах.
Соответствие нормам энергоэффективности — современные стандарты проектирования (ГОСТ Р ЕН 13779, СП 60.13330) требуют применения систем регулирования производительности вентиляции.
Часто задаваемые вопросы (FAQ)
Периодическое включение и выключение вентилятора приводит к высоким пусковым токам — в 5–7 раз выше номинала, что вызывает ударные нагрузки на механику и снижает срок службы оборудования. Каждый пуск сокращает ресурс двигателя примерно на 2–3 часа непрерывной работы.
Частотный преобразователь обеспечивает плавное регулирование скорости от 0 до 100% производительности, снижая энергопотребление пропорционально кубу оборотов. Например, работа на 70% скорости уменьшает потребление до 35% от номинала.
Да, это возможно при использовании скалярного управления и идентичных двигателей. Суммарная мощность не должна превышать номинальную мощность преобразователя. В этом случае оба вентилятора будут работать с одинаковой скоростью.
Если требуется независимое управление — каждому двигателю нужен отдельный преобразователь. Также рекомендуется установить тепловые реле для защиты от перегрузок, так как встроенная защита частотника может не учитывать особенности каждого мотора.
В большинстве случаев тормозной резистор для вентилятора не требуется. Он используется, когда необходимо быстрое торможение или при частых замедлениях, сопровождающихся возвратом энергии в звено постоянного тока преобразователя.
Вентиляторы обычно имеют низкую инерцию, и стандартное время замедления 10–20 секунд не вызывает превышения напряжения. Исключение составляют крупные осевые вентиляторы с высоким моментом инерции — в таких случаях резистор необходим для быстрой остановки.
Для систем вентиляции в 95% случаев достаточно скалярного управления. Оно проще, надёжнее и позволяет управлять несколькими двигателями одновременно.
Векторное управление применяется при высоких требованиях к динамике и точности — например, в лифтах, станках или конвейерах. Для вентиляторов такие характеристики избыточны, поэтому предпочтительнее скалярный режим.
Датчик давления с выходом 4–20 мА подключается к аналоговому входу преобразователя — обычно к клеммам AI1 (+), AI1 (−) и общему COM. Алгоритм подключения:
Подайте питание на датчик (обычно 24 В постоянного тока от встроенного источника преобразователя).
Подключите выход датчика к входу AI1 (плюс к AI1+, минус к AI1−).
В меню преобразователя задайте тип входа — 4–20 мА.
Активируйте ПИД-регулятор и задайте требуемое давление.
Настройте коэффициенты: P = 1, I = 10, D = 0.
После настройки преобразователь будет автоматически поддерживать заданное давление, изменяя скорость вращения вентилятора.
Частотное регулирование вентиляторов — это проверенная технология, которая окупается за 1-3 года и обеспечивает надёжную работу систем вентиляции на протяжении десятилетий. Правильный выбор оборудования и грамотная настройка автоматики позволяют достичь максимальной энергоэффективности и комфорта при минимальных эксплуатационных затратах.
