Преобразователь частоты (частотник, ПЧ) – это устройства, позволяющие изменять частоту переменного тока, регулируя скорость работы электродвигателей. Они широко используются в промышленности, системах вентиляции, насосных станциях и других сферах, где требуется эффективное управление электроприводами.

Wikipedia

Виды частотников

1. По методу управления:

• Скалярные (U/f) – поддерживают постоянное соотношение напряжения и частоты.
• Векторные (с обратной связью) – обеспечивают более точное управление моментом и скоростью двигателя.
• Преобразователи прямого преобразования – преобразуют частоту без промежуточного звена постоянного тока, применяются в высокомощных системах.

2. По напряжению питания:

• Однофазные (220 В) – применяются в маломощных установках.
• Трехфазные (380 В и выше) – используются в промышленности и мощных приводах.

3. По мощности:

• Маломощные (до 5 кВт) – для бытовых и мелких промышленных задач.
• Средней мощности (5–50 кВт) – для производственного оборудования.
• Высокомощные (от 50 кВт и выше) – для тяжелой промышленности.

4. По конструкции:

• Электромашинные: Асинхронные двигатели с фазным ротором, работающие в режиме генератора-преобразователя.
• Электронные: Состоят из силовой части и микропроцессорного блока управления.

5. По принципу действия:

• С непосредственной связью: Выходное напряжение формируется из «вырезанных» участков синусоид входного напряжения.
• Со звеном постоянного тока: Переменный ток преобразуется в постоянный, затем снова в переменный с нужной частотой и амплитудой.

---

Устройство частотного регулятора

1. Выпрямительный модуль: Диодный или тиристорный мост для преобразования переменного тока в постоянный.
2. Фильтрующий блок: Конденсаторы и дроссели, устраняющие пульсации.
3. Инвертор: Транзисторные ключи, генерирующие переменный ток нужной частоты. Управляются микропроцессором.
4. Микропроцессорная система управления:
• Регулирует частоту и ширину импульсов.
• Обеспечивает защиту от перегрузок, обрыва фаз, перегрева.
• Реализует алгоритмы плавного пуска и торможения

Принцип работы частотного преобразователя

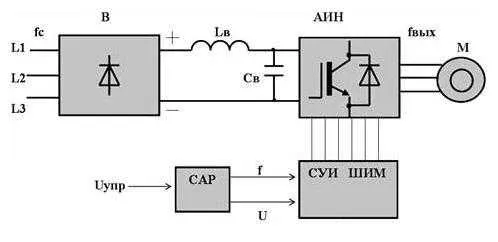

Принцип работы ЧРП основан на двойном преобразовании электрического сигнала для регулирования скорости асинхронных двигателей. Это достигается изменением частоты и амплитуды выходного напряжения.

1. Выпрямление переменного тока. Сетевое напряжение (50 Гц) проходит через диодный мост, преобразуясь в пульсирующее постоянное напряжение. Для устранения гармоник и пульсаций используются входные фильтры.
2. Фильтрация и сглаживание. Звено постоянного тока с конденсаторами и катушками индуктивности (LC-фильтр) стабилизирует напряжение, уменьшая пульсации до минимальных значений.
3. Инвертирование в переменный ток. Инвертор на базе транзисторов IGBT преобразует постоянное напряжение в переменное с регулируемой частотой (0–400 Гц) и амплитудой. Для этого применяется широтно-импульсная модуляция (ШИМ), формирующая последовательность прямоугольных импульсов. Чем выше частота импульсов, тем ближе форма сигнала к синусоиде.
4. Формирование выходного сигнала. Индуктивность обмоток двигателя интегрирует импульсы, превращая их в квази-синусоидальное напряжение.

Источник: Википедия

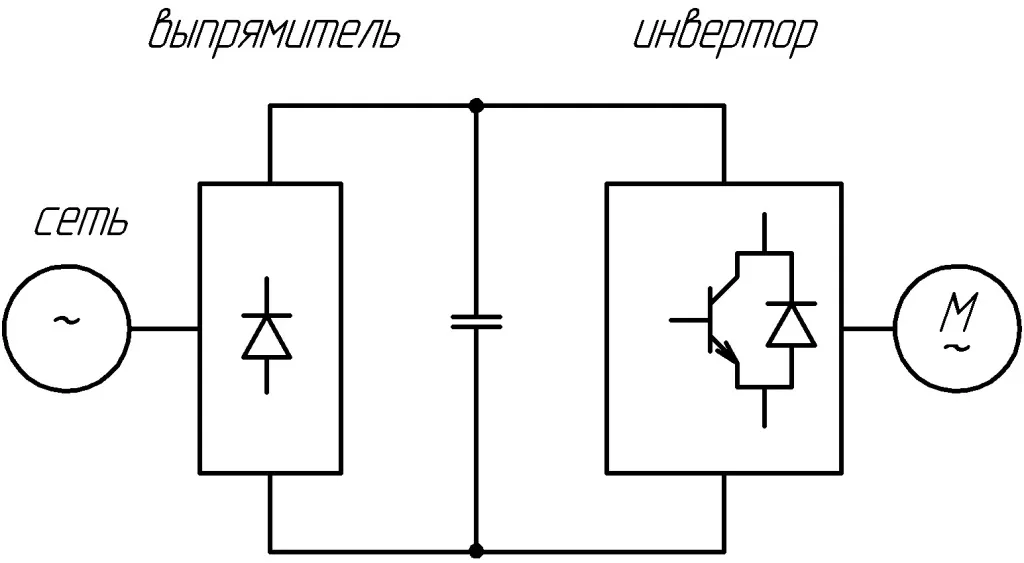

Рис. Схема подключения частотного преобразователя

Алгоритм работы ШИМ

Широтно-импульсная модуляция (ШИМ) — это метод управления мощностью, подаваемой на нагрузку, посредством изменения ширины импульсов при постоянной частоте их следования. Алгоритм работы ШИМ заключается в следующем:

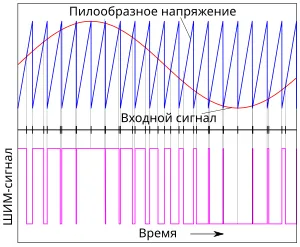

1. Генерация опорного сигнала: Создается высокочастотный пилообразный или треугольный сигнал, который служит опорным для модуляции.
2. Сравнение с управляющим сигналом: Аналоговый управляющий сигнал, соответствующий желаемому уровню мощности, сравнивается с опорным сигналом с помощью компаратора.
3. Формирование выходного сигнала: Когда уровень управляющего сигнала превышает уровень опорного, на выходе формируется высокий уровень (включение ключа). Когда управляющий сигнал ниже опорного — низкий уровень (выключение ключа). Это приводит к формированию последовательности импульсов переменной ширины.
4. Управление нагрузкой: Выходной сигнал ШИМ подается на управляемое устройство, такое как двигатель или светодиод. Изменение ширины импульсов позволяет регулировать скорость двигателя, яркость светодиода или другие параметры.
5. Сглаживание сигнала: Для получения аналогового сигнала выходной ШИМ-сигнал может быть пропущен через фильтр низких частот, который сглаживает импульсы, формируя среднее значение напряжения, пропорциональное коэффициенту заполнения.

Изменяя ширину импульсов (коэффициент заполнения), регулируется среднее значение выходного напряжения, что позволяет точно управлять мощностью, подаваемой на нагрузку.
ШИМ применяется для управления скоростью электродвигателей, регулирования яркости светодиодов и в импульсных источниках питания.

---

Для чего нужен частотный преобразователь?

ПЧ предназначены для изменения частоты и амплитуды напряжения, подаваемого на электродвигатели, что позволяет плавно регулировать их скорость и крутящий момент. Позволяет оптимизировать работу двигателей, снижая энергопотребление и продлевая срок их службы. ЧРП обеспечивает защиту от перегрузок и скачков напряжения, что повышает безопасность оборудования.

Области применения частотника

• Промышленность: регулирование работы станков, конвейеров, для асинхронных двигателей.
• Системы HVAC: управление вентиляторами, насосами и компрессорами для оптимизации расхода воздуха и жидкости.
• Водоснабжение: контроль насосных станций для поддержания стабильного давления и экономии энергии.
• Энергетика: синхронизация частоты и управление мощностью в генераторах.
• Транспорт: регулирование скорости электроприводов в поездах и другом электротранспорте.
• Грузоподъемное оборудование: Улучшают точность остановки кранов и снижают нагрев двигателей

---

Преимущества использования

• Экономия электроэнергии: Оптимизация работы электродвигателей позволяет снизить потребление энергии на 40-50%.
• Продление срока службы оборудования: Плавный пуск и остановка двигателей снижают механические нагрузки и износ компонентов, увеличивая их долговечность.
• Повышение точности управления: Возможность точной настройки скорости и крутящего момента улучшает контроль технологических процессов.
• Универсальность и адаптивность: Преобразователи легко интегрируются в существующие системы и могут быть модернизированы при изменении требований производства.
• Снижение затрат на обслуживание: Уменьшение износа оборудования и повышение надежности работы сокращают потребность в частом техническом обслуживании.
• Экономическая эффективность: Окупаемость преобразователей частоты обычно составляет несколько месяцев, после чего они обеспечивают постоянную экономию.

---

Правила установки, подключения и настройки

Установка, подключение и настройка ЧП требуют соблюдения определенных правил для обеспечения безопасной и эффективной работы.

Требования к месту установки

• Температура окружающей среды: обычно от -10°C до +40°C (уточнять в паспорте).
• Влажность: не более 90% без конденсации.
• Защита от пыли и влаги: степень защиты IP20, IP54 или выше (зависит от модели).
• Вентиляция: обеспечить свободный airflow (зазоры ≥ 10 см сверху и снизу).
• Вибрация: не более 0,5g.
• Удаленность от двигателя:
• Для двигателей до 5,5 кВт – до 10 м.
• Для двигателей 5,5–22 кВт – до 20 м.
• Для мощных двигателей (>22 кВт) – с фильтрами dV/dt или синус-фильтрами.

Монтаж

• Установка на металлическую панель или в шкаф управления.
• Крепление на DIN-рейку (для маломощных моделей) или винтами.
• Избегать прямого солнечного света и нагревательных элементов.

Пример настройки частотника Innovert: пошаговая инструкция

Частотные преобразователи Innovert используются для управления асинхронными двигателями, обеспечивая плавный пуск, регулировку скорости и защиту оборудования. Ниже приведена подробная инструкция по настройке, основанная на моделях серий ISD, IBD и IPD.

Полная инструкция по эксплуатации Innovert ISD

1. Подготовка и подключение

Перед настройкой убедитесь в правильности подключения:

• Питание: 220В (1-фазные модели) / 380В (3-фазные).
• Двигатель: подключение к клеммам U, V, W (фазировка должна соответствовать направлению вращения).
• Заземление: обязательно (сопротивление ≤ 4 Ом).
• Управление:
  • Цифровые входы (DI) — пуск, стоп, реверс.
  • Аналоговые входы (AI) — 0–10В / 4–20 мА для задания скорости.

2. Базовые настройки

После включения частотника перейдите в меню параметров (клавиша Prog или аналогичная) и задайте:

2.1. Параметры двигателя

Параметр	Описание	Пример значения
P0.01	Номинальная мощность двигателя	2.2 кВт
P0.02	Номинальное напряжение	220В / 380В
P0.03	Номинальный ток	Указан на шильдике двигателя
P0.04	Номинальная частота	50 Гц

2.2. Режим управления

Параметр	Описание	Варианты
P0.05	Источник задания частоты	0 — панель, 1 — внешний сигнал (AI), 4 — RS-485
P0.06	Способ пуска	1 — внешний сигнал (DI), 2 — панель
P0.07	Реверс	0 — запрещен, 1 — разрешен

2.3. Временные параметры

Параметр	Описание	Пример значения
P0.08	Время разгона	5–30 сек (зависит от нагрузки)
P0.09	Время торможения	5–20 сек

3. Дополнительные настройки

3.1. Защитные функции

• P0.10 — Максимальная частота (обычно 50–60 Гц).
• P0.11 — Минимальная частота (5–10 Гц для предотвращения перегрева).
• P0.12 — Ограничение тока (110–150% от номинала).

3.2. V/F-кривая (для насосов и вентиляторов)

Параметр	Описание	Пример значения
P0.13	Максимальное напряжение	220В / 380В
P0.14	Опорная частота	50 Гц
P0.15	Промежуточное напряжение	50% от макс. (для квадратичной кривой)

3.3. ПИД-регулятор (для систем с обратной связью)

• Активируется через параметр P1.00.
• Настройки:
  • P1.01 — Задание (например, давление).
  • P1.02 — Обратная связь (подключение датчика).

4. Тестовый запуск

1. Установите минимальную частоту (P0.11 = 5 Гц).
2. Запустите двигатель и проверьте направление вращения.
   • Если вращение обратное, поменяйте фазы U-V-W или активируйте реверс (P0.07 = 1).
3. Постепенно увеличьте частоту до номинала (50 Гц), контролируя ток и температуру.

5. Частые ошибки и решения

• Двигатель не запускается:
  • Проверьте подключение DI (пусковой сигнал).
  • Убедитесь, что P0.05 и P0.06 соответствуют выбранному управлению.
• Перегрев двигателя:
  • Увеличьте время разгона (P0.08).
  • Проверьте нагрузку и вентиляцию.
• Ошибка перегрузки:
  • Скорректируйте P0.12 (ограничение тока).

6. Управление через RS-485 (Modbus)

Для дистанционного управления:

1. Подключите конвертер USB-RS485.
2. Установите параметры:
   • PH00 = 1 (скорость 9600 бод).
   • PH01 = 3 (формат 8N1).
   • PH02 = 1 (адрес устройства).
3. Используйте ПО InnoControl для настройки через ПК.

Настройка частотника Innovert требует внимания к параметрам двигателя и режимам работы. Для сложных задач (ПИД-регулирование, сетевые протоколы) обратитесь к инструкции конкретной модели. Если нужна помощь с определенной серией (ISD, IBD, IPD), уточните детали!
