В промышленной автоматизации, энергетике и машиностроении надёжность электроснабжения подвижных узлов - один из ключевых факторов бесперебойной работы оборудования. Часто инженеры и проектировщики сталкиваются с ситуацией, когда стандартный силовой кабель, например, ВВГнг(А)-LS, быстро выходит из строя в условиях постоянных перемещений, вибраций или изгибов. Причина проста: он не предназначен для таких нагрузок.

На смену стационарным решениям приходят гибкие и особо гибкие кабели, разработанные специально для работы в динамических условиях. В этой статье мы разберём, чем гибкий кабель отличается от обычного, какие типы существуют, где применяются и на что обращать внимание при выборе.

В чём разница между гибким и обычным кабелем?

На первый взгляд, два кабеля одного сечения могут выглядеть одинаково. Однако разница - в конструкции и назначении.

Ключевое отличие: гибкий кабель рассчитан на тысячи циклов изгиба, тогда как обычный при таких условиях быстро ломается - ломаются жилы, растрескивается изоляция, нарушается контакт.

Пример:
Использование кабеля ВВГ в кабель-канале приведёт к обрыву уже через 1-3 месяца. Гибкий кабель, например, FLEXICORE, YSLY при тех же условиях прослужит 3–5 лет.

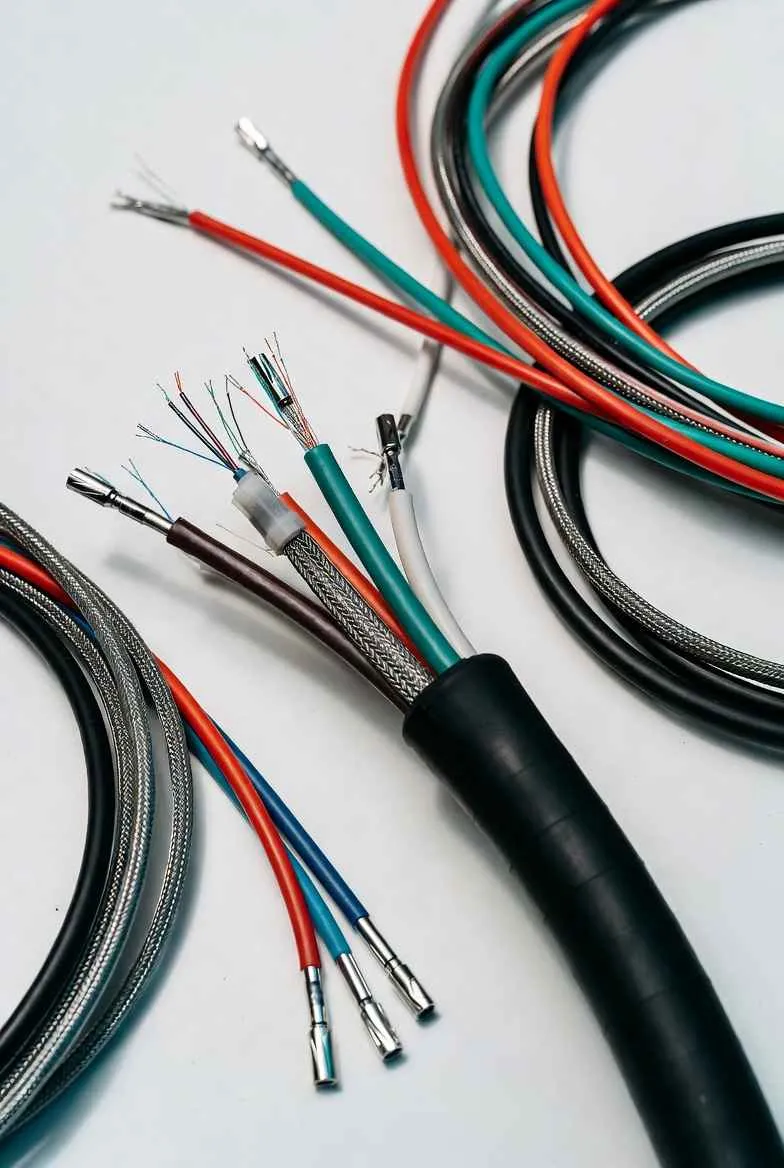

Конструктивные особенности гибких кабелей

Многопроволочная токопроводящая жила (класс 5 или 6). Используются тонкие проволоки, скрученные в плотный пучок. Это обеспечивает высокую гибкость и устойчивость к усталостным разрушениям.
Эластичная изоляция и оболочка. Применяются материалы: резина, термопластичный эластомер (TPE), ПВХ с улучшенными свойствами. Они устойчивы к истиранию, маслам, ультрафиолету.
Свободная скрутка жил. Жилы скручены с определённым шагом, чтобы при изгибе не возникало внутреннего натяжения.
Центральный упрочняющий элемент. В некоторых моделях используется нейлоновый сердечник, предотвращающий "скручивание" кабеля при движении.
Экран (опционально). Для защиты от электромагнитных помех в кабелях типа FLEXICORE 115 CY, YSLYCY используется медная оплётка или фольга.

Основные типы гибких кабелей и их применение

1. Кабели для кранов и тележек: FLEXICORE, REELTEC, UNFLEX

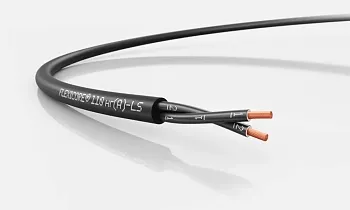

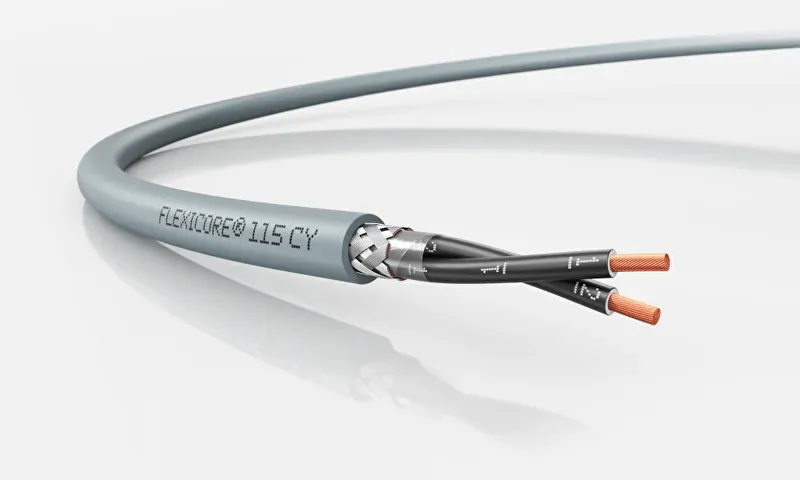

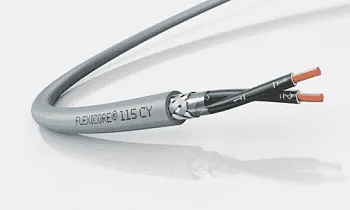

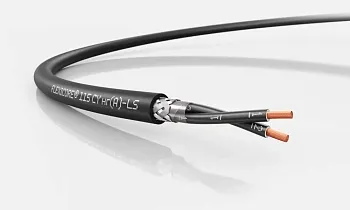

Кабель FLEXICORE 110 / FLEXICORE 115 CY

Производитель: Lapp Group
Класс гибкости: 6
Ресурс: до 3 млн циклов изгиба
Оболочка: маслостойкий ПВХ
Экран: в конструкции CY - медная оплётка (для защиты от помех)

Применение:

Кабель-каналы на конвейерах
Питание крановых кабин
Системы с умеренными электромагнитными помехами

Кабель REELTEC PUR / FESTOONTEC PUR-HF

Оболочка: полиуретан (PUR) - самый износостойкий материал
Устойчив к маслам, топливу, УФ, микроорганизмам
Работает при температурах от -40 °C до +80 °C
Центральный усиливающий сердечник

Применение:

Кабельные барабаны на кранах
Металлургия, горнодобывающая промышленность
Высокая влажность и агрессивные среды

2. Кабели для робототехники: 9YSLC11Y, 11YSLC11Y, YSLC11Y

Роботы — наиболее жёсткая среда для кабелей: постоянные ускорения, изгибы, скручивания, вибрации.

Требования:

Класс гибкости 6
Устойчивость к многомиллионным циклам
Малый радиус изгиба
Анти-скручивание конструкции

Примеры марок:9YSLC11Y, 11YSLC11Y, YSLC11Y, UNITRONIC ROBUST C (TP)

Типичные ошибки при выборе гибкого кабеля

Использование КГ вместо специализированного кабеля в кабель-канале → быстрый обрыв, простои.
Отсутствие экрана в среде с помехами → сбои в управлении.
Неправильный радиус изгиба → выход кабеля из строя.
Игнорирование температурных условий → хрупкость ПВХ при -30 °C.

Как выбрать правильный гибкий кабель?

Критерий	Что уточнить
Тип движения	Линейное, вращательное, сложное (робот)?
Число циклов	10 или 10 000 в день?
Радиус изгиба	Минимально допустимый?
Среда	Масла, УФ, химикаты?
Наличие помех	Нужен ли экран (CY, STP)?
Температура	Эксплуатация на улице, в морозе?
Сечение	Соответствие нагрузке и ПУЭ

Марки кабеля и их применение

Кабели для грузоподъемных систем: H05VVH6-F, H07VVH6-F, NGFLGOU, NSHTOU, UNFLEX PUR HF - аналоги OLFLEX LIFT, CRANE и др.
Контрольные и кабели управления: YSLY, YSLCY, YSLYSY, HSLH - аналоги OLFLEX CLASSIC.
Кабели для робототехники: Birikim Kablo 11YSL11Y, 11YSLC11Y и др.
Сервомоторные кабели: 2YSLCY, 2YSLCK - аналоги OLFLEX SERVO.
Кабели для передачи данных: LIYY, LIYCY, LI2YCY-PIMF - аналоги UNITRONIC.
Кабели для BUS-систем: PROFIBUS L2 - аналоги UNITRONIC BUS PB.
Шланговые кабели:H07RN-F, H05RN-F, H07ZZ-F.
Термостойкие и компенсационные кабели.

Примеры подбора кабеля

Сварочный робот Fanuc: решение - 11YSLC11Y.
Кабельный барабан на карьере: решение - UNFLEX PUR-HF.

Монтаж и эксплуатация: советы от инженеров

Не перетягивайте кабель - должен быть провис.
Используйте разделители в цепях.
Проверяйте состояние оболочки.
Не смешивайте силовые и слаботочные кабели без экранирования.

Гибкий кабель - это не просто "мягкий ВВГ", а специализированное изделие для работы в экстремальных условиях. Отказ от него приводит к обрывам, простоям и росту затрат.
