Как частотный преобразователь влияет на эффективность работы насосов

Преобразователь частоты (ПЧ, частотник) – это электронное устройство, которое регулирует скорость вращения электродвигателя насоса за счет изменения частоты и напряжения питающего тока.

Основные компоненты частотника:

• Выпрямитель – преобразует переменный ток в постоянный.
• Фильтр – сглаживает пульсации напряжения.
• Инвертор – формирует переменный ток с заданной частотой.
• Микропроцессорный блок управления – регулирует параметры работы двигателя.

Виды частотных преобразователей для насосов:

• Однофазные (220 В) – для маломощных насосов.
• Трехфазные (380 В) – для промышленных и скважинных насосов.
• С векторным управлением – точное регулирование скорости.
• Скалярные – простые и недорогие, подходят для насосов с постоянной нагрузкой.

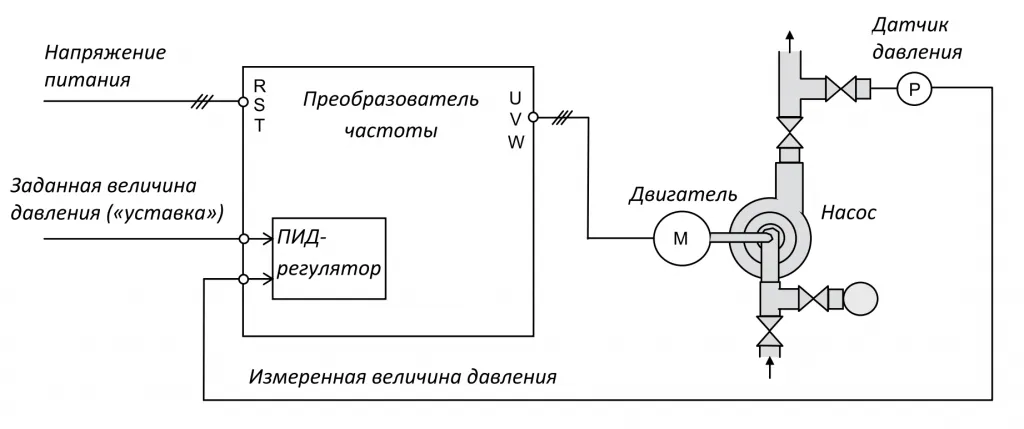

Принцип работы частотного преобразователя для насосов

Частотный преобразователь для насосов регулирует скорость вращения двигателя, динамически адаптируя производительность насоса к текущим условиям нагрузки. Его работа основана на трех ключевых этапах:

1. Преобразование электрических параметров

ЧП использует схему двойного преобразования:

• Выпрямление: переменный ток сети (AC) преобразуется в постоянный (DC) с помощью диодного моста.
• Сглаживание: фильтры (LC-контуры и конденсаторы) устраняют пульсации напряжения.
• Инвертирование: постоянный ток преобразуется обратно в переменный с заданной частотой (от 0 до 400 Гц) через транзисторные ключи.

На выходе формируется почти синусоидальное напряжение, необходимое для плавной работы двигателя.

2. Взаимодействие с системой насоса

• Датчики давления/расхода передают данные в режиме реального времени (например, сигнал 4–20 мА).
• Микропроцессор ЧП анализирует информацию и корректирует частоту напряжения, изменяя скорость вращения двигателя.
• При падении давления ниже заданного значения ЧП плавно запускает насос, избегая гидроударов.

Пример: в системах водоснабжения ЧП поддерживает постоянное давление при колебаниях расхода воды.

3. Автоматическая регулировка

• При достижении целевых параметров (например, 3 бар в трубопроводе) ЧП стабилизирует скорость насоса.
• При изменении нагрузки (например, открытии кранов) микропроцессор мгновенно корректирует частоту, увеличивая или уменьшая производительность.
• В многонасосных системах ЧП может последовательно подключать дополнительные агрегаты при пиковых нагрузках.

Ключевые преимущества такого подхода:

• Энергопотребление снижается на 30–60% за счет работы на оптимальных оборотах.
• Плавный пуск/останов продлевают срок службы двигателя и трубопроводов.
• Гидравлические удары исключаются благодаря отсутствию резких скачков давления.

Для настройки ЧП используются ПИД-регуляторы, которые учитывают не только текущие показания датчиков, но и темп изменения параметров. Например, в системах отопления ЧП может дополнительно анализировать температуру теплоносителя.

Зачем нужен частотный преобразователь для насосных систем

Частотники для насосных систем выполняет ключевую роль в оптимизации работы оборудования, обеспечивая экономию ресурсов, повышение надежности и автоматизацию процессов.

Основные причины его применения:

Экономия энергии

ЧП позволяет снизить потребление электроэнергии на 30–60% за счет работы насоса на оптимальных оборотах. Например, в водоочистных системах экономия достигает 20%, а в промышленных установках — до 60%. Это связано с тем, что при постоянной скорости двигатель расходует энергию избыточно, тогда как ЧП адаптирует производительность под текущую нагрузку.

Продление срока службы оборудования

• Плавный пуск/останов исключает гидроудары, снижая износ насоса и трубопроводов.
• Снижение механических нагрузок на двигатель и подшипники за счет отсутствия резких скачков давления.
• Защита от перегрузок — ЧП автоматически ограничивает скорость при критических значениях давления или температуры.

Автоматизация и стабильность работы

• Поддержание постоянного давления в трубопроводе, даже при изменении потребления воды (например, открытии кранов).
• Интеграция с датчиками (давления, расхода) для управления в реальном времени. Например, при падении давления ниже заданного уровня ЧП плавно запускает насос.
• Совместимость с АСУ ТП — управление через протоколы Modbus, Profibus.

Снижение эксплуатационных расходов

• Уменьшение затрат на ремонт — износ оборудования замедляется, а аварии (разрывы труб) исключаются.
• Экономия воды — оптимизация давления в сетях снижает риск протечек.

Примеры применения

• Водоснабжение — ЧП поддерживает стабильное давление в многоэтажных домах, исключая скачки воды в кранах.
• Промышленность — в нефтегазовой отрасли снижает энергозатраты на 20% и расходы на обслуживание на 15%.
• Отопление — регулирует температуру теплоносителя, адаптируясь к изменениям внешних условий.

Итог: Частотный преобразователь — инструмент для модернизации насосных систем, сочетающий экономическую выгоду, надежность и технологическую гибкость. Для максимального эффекта важно правильно подобрать ЧП под мощность насоса и условия эксплуатации.

Как выбрать частотник для насосной системы

1. Основные критерии выбора

• Мощность – должна соответствовать мощности двигателя насоса (лучше с запасом 10-15%).
• Напряжение – 220 В (бытовые насосы) или 380 В (промышленные).
• Совместимость – проверьте тип двигателя (асинхронный, синхронный).
• Класс защиты – IP54 и выше для влажных и пыльных помещений.

2. Настройка и программирование

• PID-регулятор – для автоматического поддержания давления.
• Защитные функции – от перегрева, перегрузки, короткого замыкания.

3. Рекомендуемые бренды

• Innovert
• M-Driver
• ABB (ACS550, ACS880)
• Siemens (SINAMICS G120)
• Danfoss (VLT Micro Drive)

4. Частые ошибки при выборе и установке

• Несоответствие мощности насоса и ЧП.
• Игнорирование защиты от перепадов напряжения.
• Неправильная настройка параметров управления.

Частотный преобразователь - используется для модернизации насосных систем, сочетающий экономическую выгоду, надежность и технологическую гибкость. Для максимального эффекта важно правильно подобрать ЧП под мощность насоса и условия эксплуатации
