Как выбрать мотор-редуктор

Выбор мотор-редуктора — важный этап при проектировании систем механической передачи. Эти устройства играют ключевую роль в автоматизации, обеспечивая преобразование крутящего момента и скорости вращения, что повышает эффективность и надёжность работы оборудования.

Что такое мотор-редуктор?

Мотор-редуктор представляет собой устройство, которое объединяет электродвигатель и редуктор в едином корпусе. Основное назначение — преобразовывать скорость вращения двигателя в нужный крутящий момент.

Основные функции:

1. Увеличение крутящего момента.
2. Снижение скорости вращения.
3. Компактность конструкции.

Преимущества использования мотор-редукторов:

• Простота монтажа.
• Повышенная энергоэффективность.
• Долговечность и снижение потребности в ремонте.

Тип мотор-редукторов

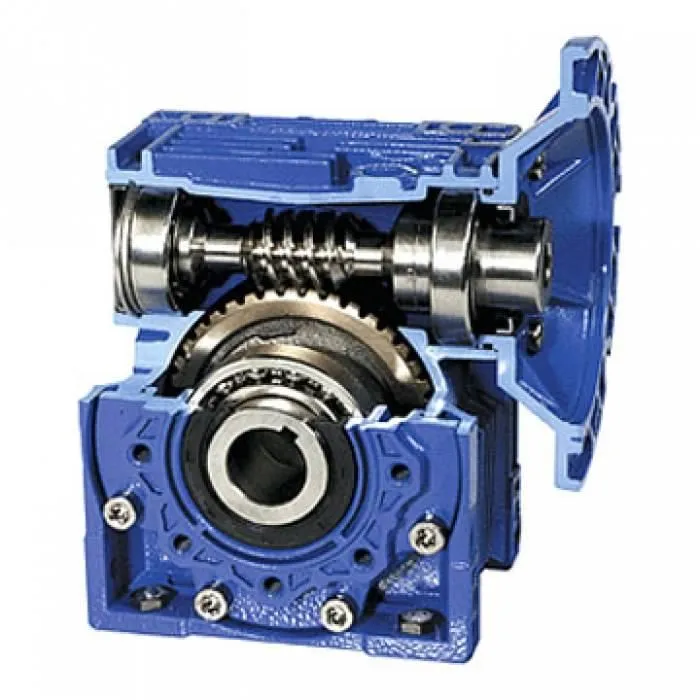

1. Червячные мотор-редукторы

Этот тип обладает компактной конструкцией и обеспечивает плавное движение, что делает его подходящим для систем с частыми остановками и запусками. Червячные редукторы работают бесшумно, имеют высокий коэффициент передачи, но сравнительно низкий КПД.

Преимущества:

• Компактность.
• Бесшумность.
• Невысокая стоимость.

Недостатки:

• Низкий КПД (до 80%).
• Ограниченная грузоподъёмность.

Применение:

• Приводы ворот.
• Конвейеры в лёгкой промышленности

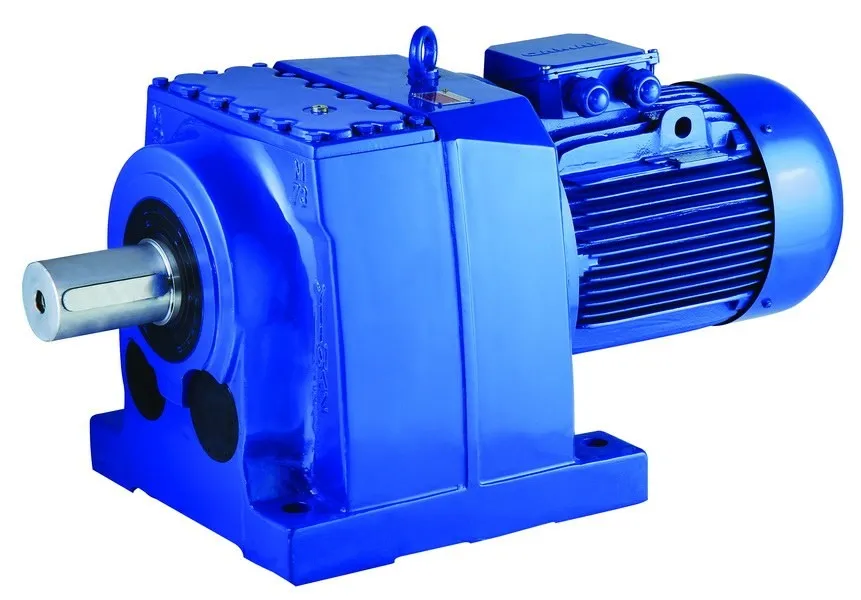

2. Цилиндрические мотор-редукторы

Этот тип характеризуется высокой мощностью и надёжностью.

Преимущества:

• Высокий КПД (до 95%).
• Возможность работы с большими нагрузками.

Недостатки:

• Громоздкость.
• Повышенный уровень шума.

Применение:

• Производственные линии.
• Приводы оборудования для тяжёлой промышленности.

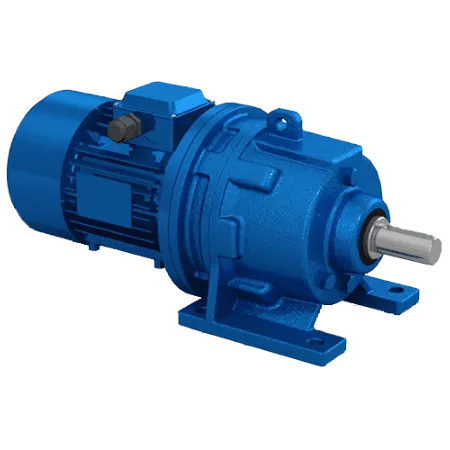

3. Планетарные мотор-редукторы

Преимущества:

• Высокая точность.
• Устойчивость к высоким нагрузкам.

Недостатки:

• Сложная конструкция.
• Высокая стоимость.

Применение:

• Робототехника.
• Станки с числовым программным управлением (ЧПУ).

Основные параметры выбора

1. Мощность

Для правильного расчёта мощности учитываются следующие параметры:

• Вес груза или нагрузка.
• Скорость вращения.
• Коэффициент запаса прочности.

Формула для расчета мощности:

P = (T × n) / 9550

где:
P — мощность в ваттах (Вт),
T — крутящий момент в ньютонах-метрах (Н·м),
n — частота вращения вала в оборотах в минуту (об/мин).

Крутящий момент — это показатель силы, с которой редуктор передает усилие на выходной вал. Правильно подобранный крутящий момент помогает избежать перегрузок и продлить срок службы устройства. Для расчета крутящего момента используйте формулу:

Формула для расчета крутящего момента:

T = (P × 9550) / n

где:
T — крутящий момент в ньютонах-метрах (Н·м),
P — мощность в ваттах (Вт),
n — частота вращения вала в оборотах в минуту (об/мин).

Примеры расчётов

1. Конвейерная система:

• Вес груза: 500 кг.
• Скорость: 2 м/с.
• Выбор: цилиндрический с мощностью 5 кВт.

2. Лебёдка для подъёма:

• Грузоподъёмность: 1 тонна.
• Высота подъёма: 15 м.
• Выбор: планетарный с передаточным числом 12.

3. Передаточное число

Передаточное число редуктора показывает, во сколько раз скорость вращения выходного вала ниже скорости входного. Это ключевой параметр для выбора редуктора под конкретную задачу.

Таблица: Диапазон передаточных чисел для разных типов мотор редукторов

Формула для расчета передаточного числа:

i = nвход / nвыход

где:
i — передаточное число,
n_вход — частота вращения входного вала (об/мин),
n_выход — частота вращения выходного вала (об/мин).

Пример: для системы с необходимой скоростью вращения вала 50 об/мин, где двигатель работает со скоростью 1500 об/мин, потребуется редуктор с передаточным числом i=1500/50=30.

4. Коэффициент полезного действия (КПД)

КПД определяет, насколько эффективно мотор-редуктор преобразует мощность двигателя в полезную работу. Более высокий КПД означает меньшие потери энергии.

Коэффициент полезного действия (КПД) рассчитывается по формуле:

η = (Pвыходная / Pвходная) × 100%

При выборе устройства рекомендуется отдавать предпочтение конструкциям с более высоким КПД, если экономия электроэнергии критична.

5. Материалы и надёжность

Материалы корпуса и зубчатых передач оказывают значительное влияние на долговечность мотор-редуктора.

• Стальные зубчатые передачи: высокая прочность, долговечность.
• Корпус из алюминия: лёгкий, устойчив к коррозии, но менее прочный.
• Чугунный корпус: обеспечивает максимальную надёжность, но имеет больший вес.
Правильное обслуживание, включая регулярную смазку и проверку состояния узлов, увеличивает срок службы на 20–30%.

Факторы, влияющие на срок службы

1. Использование рекомендованных смазочных материалов снижает износ зубчатых передач.
2. Соблюдение рабочего диапазона температур предотвращает перегрев устройства.
3. Нагрузки: важно избегать перегрузок, превышающих номинальные параметры мотор-редуктора.

Регулярное техническое обслуживание, замена масла и контроль соединений увеличит срок службы устройства.

Примеры применения мотор-редукторов

1. Производственная линия на заводе:
• Задача: передвижение конвейера с грузами весом до 1 тонны.
• Решение: цилиндрический мотор-редуктор с передаточным числом 20.
2. Подъёмный механизм на стройке:
• Задача: подъём строительных материалов весом до 2 тонн.
• Решение: планетарный мотор-редуктор с высоким КПД.
3. Открытие/закрытие ворот:
• Задача: плавное и бесшумное движение створок ворот весом до 300 кг.
• Решение: червячный мотор-редуктор с передаточным числом 50.

Заключение

Выбор мотор-редуктора — это процесс, требующий учёта множества факторов: от технических параметров до условий эксплуатации. Правильный подбор устройства обеспечит надёжность, экономичность и длительный срок службы вашего оборудования.
