Резина ТМКЩ: расшифровка, удельный вес, плотность, характеристики

Содержание

• Расшифровка ТМКЩ
• Классификация техпластин ТМКЩ
• Применение ТМКЩ
• Удельный вес ТМКЩ
• Плотность резины ТМКЩ
• Упаковка, транспортировка и хранение

---

Расшифровка ТМКЩ

ТМКЩ - это морозо-кислото-щелочестойкая-резина (техпластина), изготовленная по ГОСТ 7338-90.

• Т (тепло): сохраняет свойства при повышенных температурах (до +80 °C).
• М (мороз): выдерживает низкие температуры (до –45…–60 °C в зависимости от твердости)
• К (кислото): устойчива к кислотам до 20 % концентрации.
• Щ (щёлоче): устойчива к щелочным растворам до 20 % концентрации

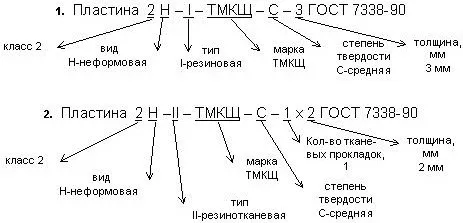

Пример условного обозначения по ГОСТ 7338-90:

2Н II ТМКЩ С 5

• 2: класс 2 (давление до 0.1 МПа).
• Н: неформовая (рулон)
• II: резинотканевая
• ТМКЩ: марка резины
• С: средняя твердость
• 5: толщина 5 мм

Классификация техпластин ТМКЩ

По классам (рабочее давление)

Класс	Давление, МПа	Толщина, мм	Применение
1	0.1–10.0	1–20	Уплотнения под высоким давлением (прокладки для фланцев)
2	До 0.1	1–60	Антифрикционные элементы, настилы, виброизоляция

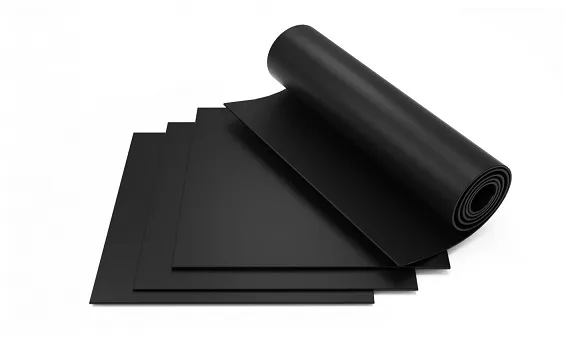

По видам производства:

• Ф (формовая) – изготавливается в пресс-формах (листы 500×500 мм, 1000×1000 мм).
• Н (неформовая/рулонная) – производится в рулонах (ширина 800–1400 мм, длина до 10 м).

По типу:

• I – чистая резина без армирования.
• II – резинотканевая (с тканевыми прослойками: 1 слой на 2 мм толщины).

По твердости (по Шору А):

Обозначение	Твердость	Прочность на растяжение, МПа	Удлинение при разрыве, %
М (мягкая)	35–50	4.0	300
С (средняя)	50–65	5.0	250
Т (твердая)	65–85	6.5	200

Применение ТМКЩ

• Уплотнения для трубопроводов, фланцев, резервуаров.
• Прокладки и герметичные соединения — для двигателей, трансмиссий, электро- и гидрооборудования .
• Элемент защиты металлических конструкций — от иследования и коррозии .
• Промышленные напольные покрытия – для автобусов, троллейбусов, транспортных цехов.
• Полы, ступени, переходы – стойкие к скольжению и химии.
• Автомобильные детали – шланги тормозов, амортизаторы, виброизоляция .
• Уплотнения и прокладки в условиях агрессивных сред — кислоты, щёлочи до 20 %, под давлением до 10 МПа (1 класс).
• Футеровка цистерн и складских ёмкостей — защита от химических сред .
• Электроизоляция и трансформаторные прокладки — диэлектрические слои и устойчивость к электрическим нагрузкам .
• Гидроизоляция и шумоизоляция — в зданиях, на объектах ЖКХ, тепло- и водосетях .
• Защита и амортизация — виброзащита конструкций, демпферы, антивибрационные прокладки.

Удельный вес ТМКЩ

Толщина (мм)	Вес 1 м² (кг)	Вес рулона, ширина 800 мм (кг/п.м)	Вес рулона, ширина 1000–1200 мм (кг/п.м)	Вес рулона, ширина 1400 мм (кг/п.м)	Вес пластины 500×500 мм (кг)	Вес пластины 700×700 мм (кг)
1.5	1.9	~1.5	—	—	—	—
2	2.5	~2.5	2.3–3.2	~3.3	—	2.5
3	3.8	~3.9	4.1	~4.3	2.5	—
4	5.0	~5.2	6.0	~5.7	3.2	—
5	6.3	~6.3	6.6	~6.9	4.2	—
6	7.5	~7.4	7.8	~8.1	4.5	—
8	10.0	~9.9	10.4	~10.9	5.9	—
10	12.5	~12.4	13.0	~13.6	8.0	—
12	15.0	—	—	—	9.5	—
14	17.5	—	—	—	—	—
16	20.0	—	—	—	—	—
20	25.0	—	—	—	—	—

Плотность резины ТМКЩ

Плотность техпластин ТМКЩ (тепломорозокислотощелочестойкой резины) варьируется в зависимости от типа, состава и наличия армирующих слоев.

2. Плотность в зависимости от типа

Тип ТМКЩ	Плотность (г/см³)	Примечание
Стандартная резина	1.3–1.4	Без армирования
Армированная	1.45–1.5	С тканевыми прослойками
Усиленная (класс 1)	1.5–1.6	Для высоких нагрузок

3. Влияние плотности на свойства

• Высокая плотность (1.5+ г/см³) – повышает прочность, износостойкость, но снижает гибкость
• Низкая плотность (1.3–1.4 г/см³) – лучше подходит для амортизации и гибких уплотнений

4. Примеры веса в зависимости от плотности

Для пластины ТМКЩ толщиной 10 мм и размером 1 м²:

• При плотности 1.4 г/см³ → вес ≈ 14 кг
• При плотности 1.5 г/см³ → вес ≈ 15 кг

Упаковка, транспортировка и хранение техпластин ТМКЩ ГОСТ 7338-90

Техпластины ТМКЩ (тепломорозокислотощелочестойкие) требуют соблюдения правил транспортировки, упаковки и хранения для сохранения их эксплуатационных свойств.

---

1. Упаковка

Формовые пластины (Ф) упаковываются:

• В пачки массой не более 50 кг, переложенные бумагой или полиэтиленом.
• В деревянные или картонные ящики (для защиты от деформации).

Неформовые (рулонные, Н) поставляются:

• В рулонах, обернутых полиэтиленовой пленкой или крафт-бумагой.
• Каждый рулон перетягивается лентой или шпагатом для фиксации.

Маркировка наносится на каждую упаковку и включает:

• Наименование изделия (например, *"Пластина 2Н-I-ТМКЩ-С-5 ГОСТ 7338-90"*).
• Массу нетто/брутто.
• Дату изготовления и номер партии.
• Знак "Беречь от влаги" и "Не бросать".

---

2. Транспортировка

Допустимые виды транспорта:

• Автомобильный (в крытых фургонах или контейнерах).
• Железнодорожный (в вагонах или контейнерах).
• Морской (в герметичных трюмах).

Запрещено:

• Перевозить пластины без упаковки (риск загрязнения и повреждения).
• Допускать прямое воздействие солнечных лучей и осадков.
• Бросать груз или размещать сверху тяжелые предметы.

Температурные условия:

• Оптимально: от -20°C до +30°C (при длительной перевозке ниже -20°C возможна потеря эластичности).

3. Хранение

Требования к помещению

1. Сухое, проветриваемое, без прямого солнечного света.
2. Температура: от +5°C до +25°C (допускается кратковременное хранение при -30°C).
3. Влажность: не более 75% (во избежание плесени и деформации).
4. Удаленность от отопительных приборов (минимум 1 м) и источников озона (например, электродвигателей).

Способы складирования
Листовые пластины:

• Хранятся в горизонтальном положении на ровных стеллажах.
• Высота штабеля – не более 1,5 м (для предотвращения деформации).

Рулонные пластины:

• Укладываются вертикально (на торец) или горизонтально в один ряд.
• Запрещено ставить другие грузы сверху.

Срок хранения

• Рекомендуемый: 12 месяцев с даты изготовления.
• Максимальный: до 24 месяцев (при идеальных условиях).
• После истечения срока пластины проверяют на эластичность и отсутствие трещин перед использованием.

---

4. Особые указания

• Перед применением после долгого хранения прогреть до +20°C (если хранились при отрицательных температурах).
• Не допускать контакта с маслами, бензином, кислотами (если это не рабочая среда).
• При обнаружении расслоения, трещин или отвердения – материал бракуется.

Техпластины по ГОСТ 7338-90 можно приобрести в нашей компании ООО "Гамма-компоненты". Цены варьируются от 126 до 14300 руб./шт в зависимости от марки и толщины.
