Клиновые ремни являются неотъемлемой частью многих механизмов и машин, обеспечивая передачу движения и мощности от одного узла к другому. Однако, чтобы ремень выполнял свои функции эффективно, важно выбрать правильный размер, соответствующий требованиям конкретной системы. Для помощи в этом процессе представлена таблица размеров клиновых ремней, которая поможет определить необходимый профиль и размер ремня для вашего оборудования.

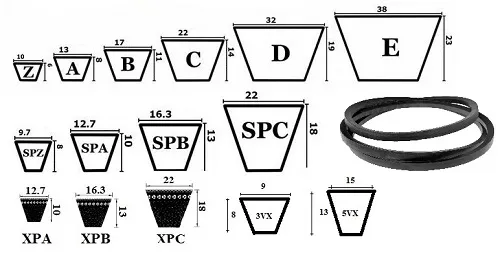

Размеры классических клиновых ремней A, B, C, D, E

Классические клиновые ремни широко используются во многих промышленных и бытовых приложениях благодаря своей надежности и простоте конструкции. В таблице ниже представлены основные профили и размеры ремней нормального сечения:

Таблица профилей и размеров классических клиновых ремней профилей A, B, C, D, E:

Обозначаются по ГОСТ 1284.1-89 буквами латинского алфавита (соответствие кириллице: Z-0, A-А и т.д.). Угол клина — 40°

Скачать ГОСТ 1284.1-89

Профиль	Ширина, мм	Высота, мм	Длина, мм	Примеры применения
A	13	8	530, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6000, 6300, 7100, 8000	Легкие станки, вентиляторы, насосы
B	17	11	560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6000, 6300, 7100, 8000	Компрессоры, деревообрабатывающие станки, сельскохозяйственная техника
C	22	14	900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6000, 6300, 7100, 8000, 9000	Промышленные станки, металлообрабатывающие станки, конвейеры
D	32	19	2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6000, 6300, 7100, 8000, 9000, 10000	Тяжелые станки, экскаваторы, краны
E	40	25	3550, 4000, 4500, 5000, 5600, 6000, 6300, 7100, 8000, 9000, 10000, 11200	Бульдозеры, комбайны, дробилки

Ремни узкого сечения SPZ, SPA, SPB, SPC

Ремни узкого сечения имеют более компактный профиль, чем классические клиновые ремни. Они используются в приводах, где требуется высокая скорость вращения и/или компактность.

Таблица профилей и размеров ремней узкого сечения:

Профиль	Ширина, мм	Высота, мм	Длина, мм	Примеры применения
SPZ	9,7	8	450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6000, 6300, 7100, 8000	Бытовые электроприборы, электроинструменты, садовая техника
SPA	12,7	10	630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6000, 6300, 7100, 8000, 9000, 10000	Автомобильные кондиционеры, генераторы, насосы
SPB	16,3	13	900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6000, 6300, 7100, 8000, 9000, 10000, 11200	Шкивы малого диаметра, приводы с высокой скоростью вращения
SPC	22	18	2000, 2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6000, 6300, 7100, 8000, 9000, 10000, 11200, 12500	Стиральные машины, пылесосы, компрессоры

Размеры приводных зубчатых ремней XPZ, XPA, XPB, XPC

Приводные зубчатые ремни имеют профиль с зубьями, которые обеспечивают более надежное зацепление со шкивом. Это позволяет им передавать больший крутящий момент и работать при более высоких скоростях.

Таблица профилей и размеров зубчатых приводных ремней:

Профиль	Ширина, мм	Высота, мм	Количество зубьев	Длина, мм	Примеры применения
XPZ	10	8	80	630 - 3550	ГРМ двигателей внутреннего сгорания, приводы станков
XPA	13	9	100	690 - 3550	Приводы с высоким крутящим моментом, высокоскоростные приводы
XPB	16,3	13	120	1060 - 4250	Тяжелые промышленные приводы, приводы с переменной скоростью
XPC	22	17	140	2280 - 5000	Приводы сельскохозяйственной техники, строительной техники

Размеры многоручьевых ремней

Профиль ремня	Ширина (мм)	Высота (мм)	Угол (градусы)	Применение
НВ	17	13	40	Промышленные механизмы, приводы вентиляторов, компрессоров
НС	22	16	40	Промышленные механизмы, высоконагруженные приводы
НА	13	10	40	Легкие и средние приводы, сельскохозяйственная техника
HD	32	20	40	Высоконагруженные промышленные механизмы
3V / 9J	9	8	40	Легкие приводы, электронное оборудование
5V / 15J	15	13	40	Средние и тяжелые приводы, строительная техника
8V / 25J	25	23	40	Высоконагруженные промышленные и строительные механизмы

2. Размеры поликлиновых (ручейковых) ремней PH, PJ, PK, PL, PM

Совмещают преимущества клиновых (высокое удельное давление) и плоских (гибкость, малые шкивы) ремней. Имеют несколько параллельных клиньев. Обозначаются по системе ISO 9982 (ГОСТ Р ИСО 11749-2017): PH, PJ, PK, PL, PM [[14]].

2.1 Размеры сечений

Профиль	Шаг ручья s, мм	Высота H, мм	Мин. число ручьёв	Стандартные длины L_p, мм
PH	1,60	2,5–3,0	≥ 4	500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
PJ	2,34	3,8–4,0	≥ 4	500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
PK	3,56	4,8–5,4	≥ 4	630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000
PL	4,70	6,35–6,6	≥ 4	1250, 1600, 2000, 2500, 3150, 4000, 5000
PM	9,40	13,2	≥ 4	1600, 2000, 2500, 3150, 4000, 5000, 6300

Маркировка: 2/НВ-2650 или 14К-1900 — количество ручьёв/сечение-длина.

Выбор правильного размера и профиля клинового ремня играет решающую роль в эффективности и надежности работы механизма. При выборе ремня всегда следует учитывать требования вашего оборудования и консультироваться с профессионалами, чтобы обеспечить оптимальную работу вашей системы.

Источники: ГОСТ 1284.1-89, ГОСТ 1284.2-89, ГОСТ Р ИСО 11749-2017, ГОСТ 58185-2018, ISO 5296, ISO 9982.
