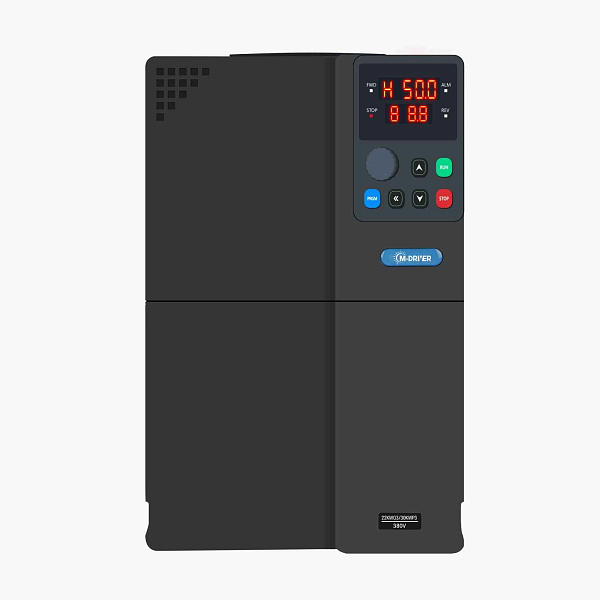

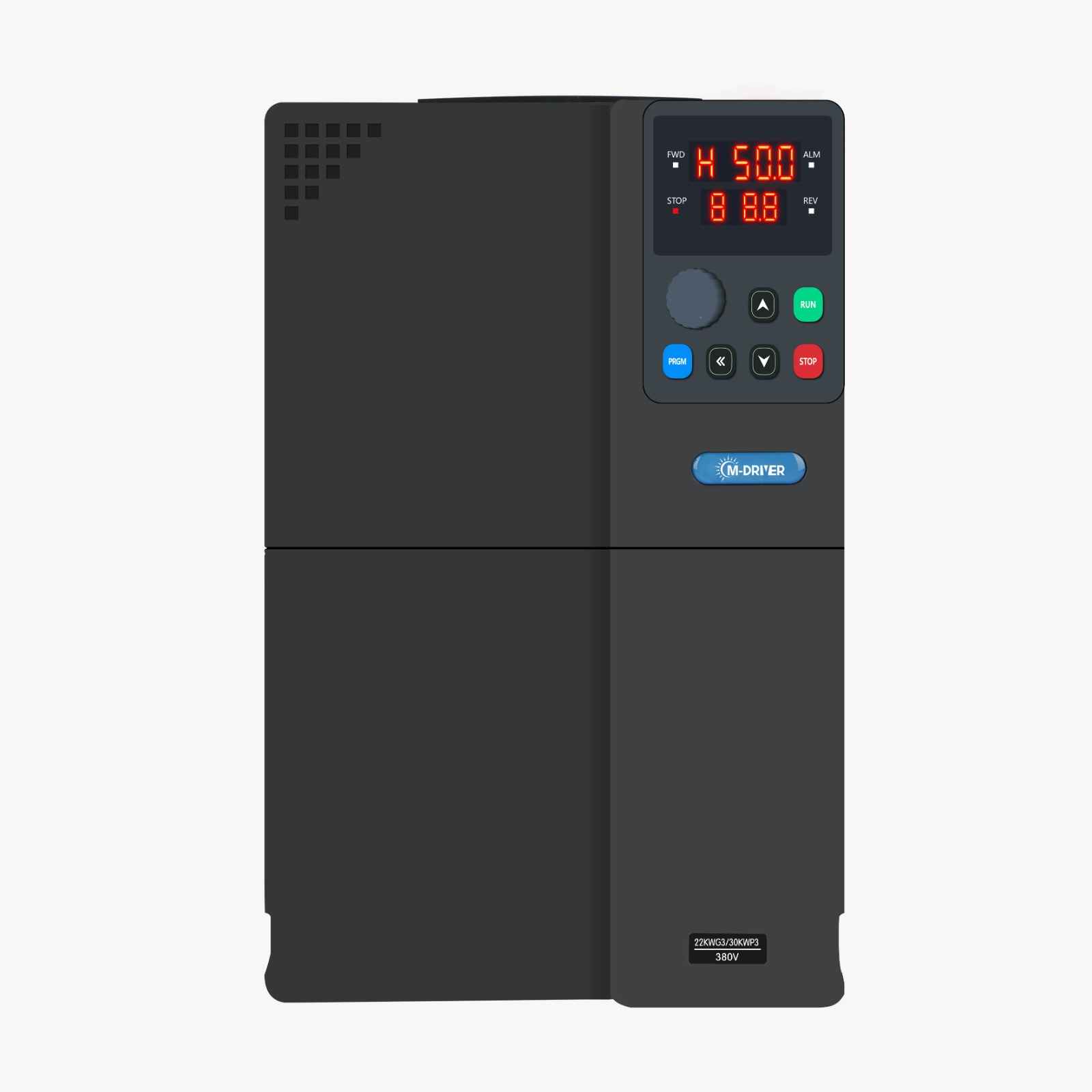

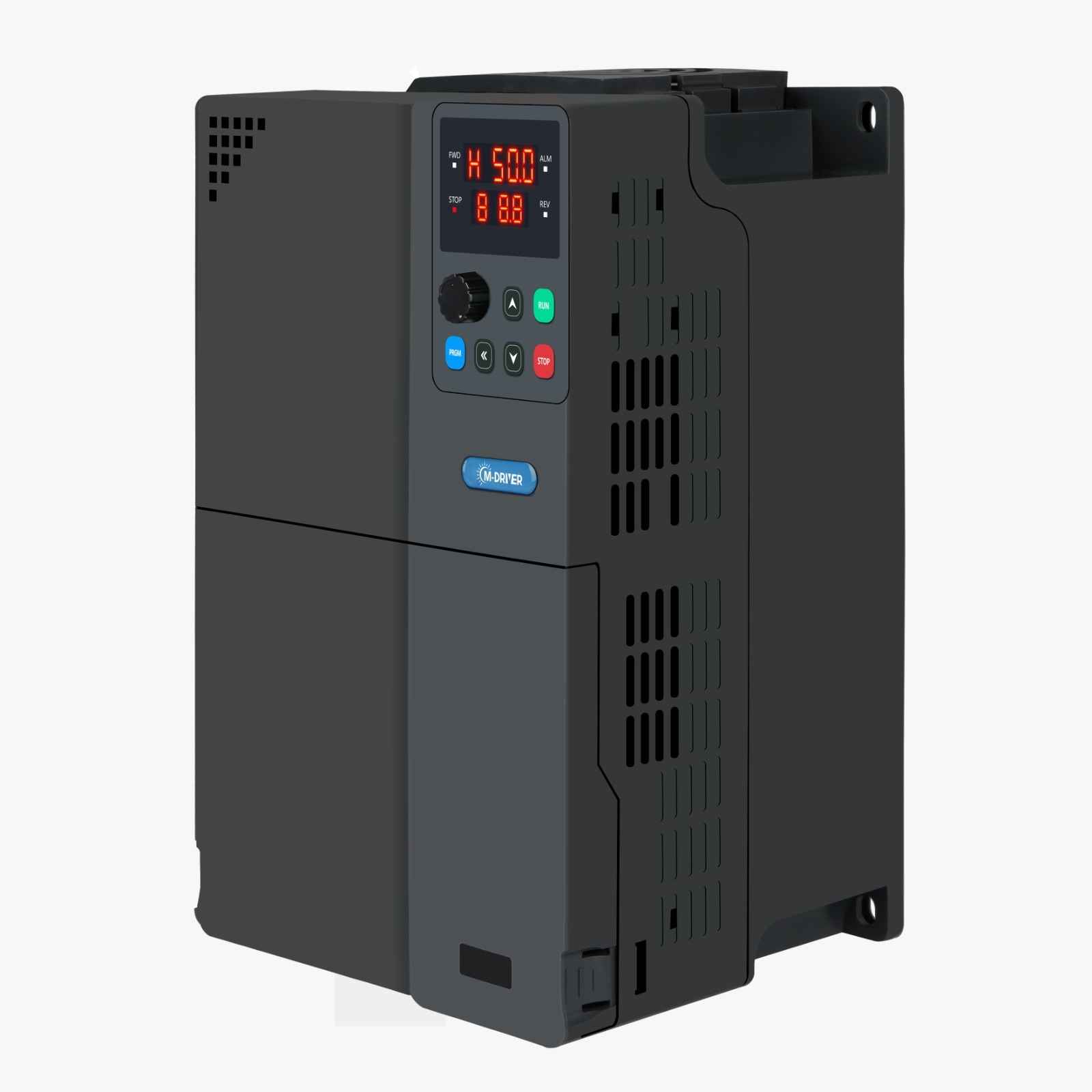

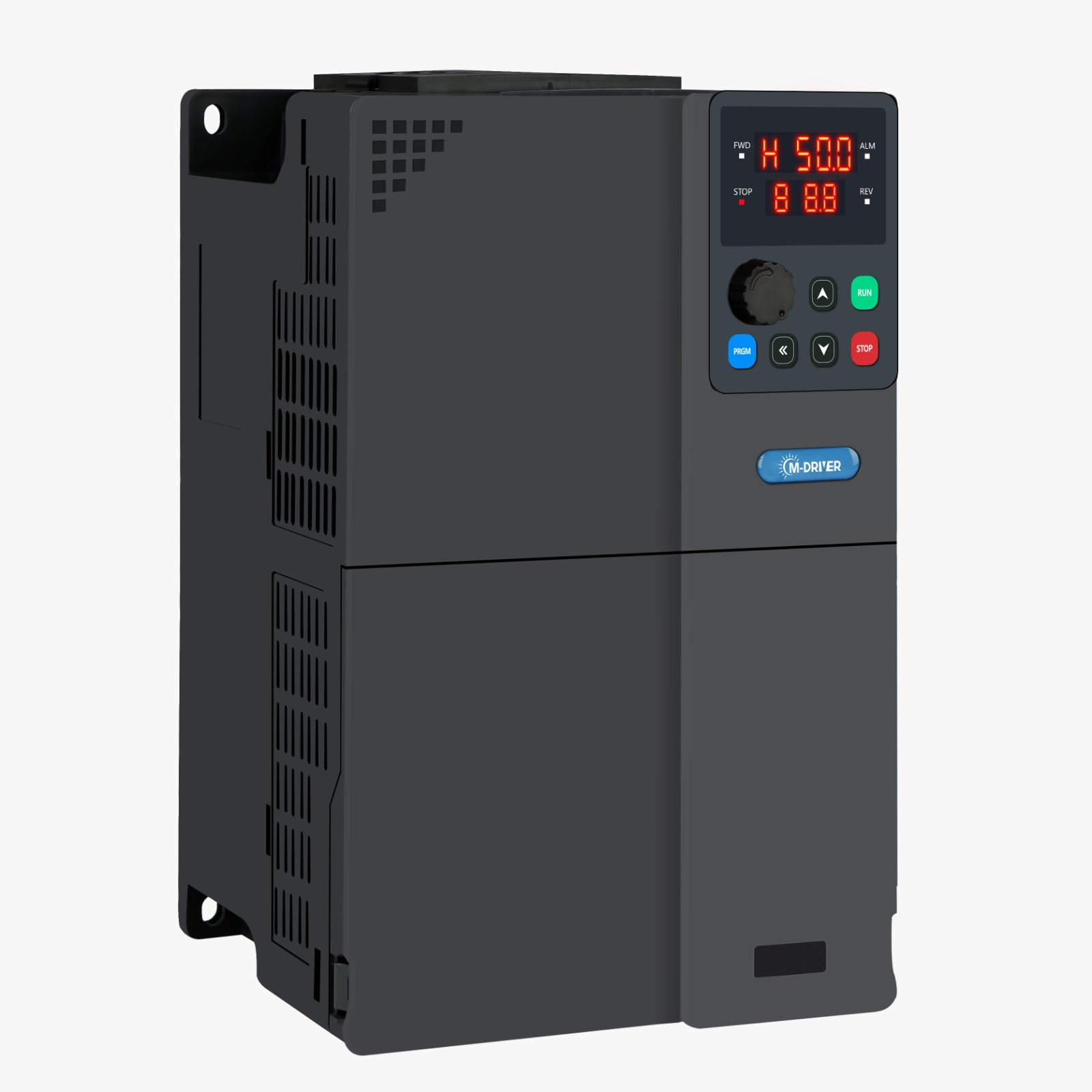

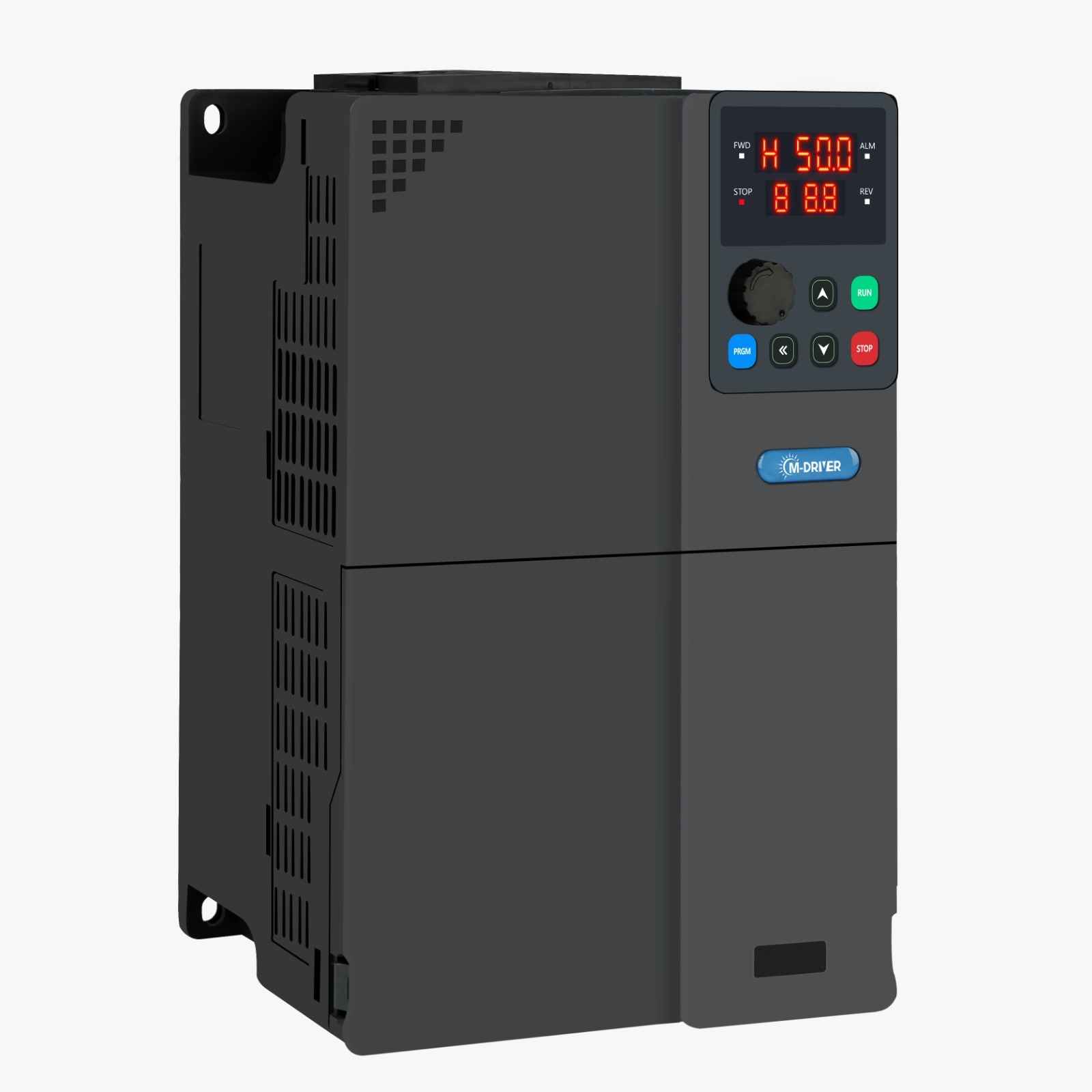

M900-0220G3 22 кВт 45 А, 380В

Артикул: M900-0220G3

39 797.38 ₽ /шт с НДС

В наличии 5 шт

Характеристики

Производитель: M-Driver

Серия: M900G

Мощность, кВт: 22

Напряжение вход: 380 В

ПИД регулятор: Да

Номинальный выходной ток, А: 45

Другие характеристики

− +

В корзину

Товар в корзине

Минимальная сумма заказа — 3200 RUB

Описание
Характеристики
Вопросы

Частотный преобразователь M900-0220G3 от M-Driver решение для управления трехфазными электродвигателями в промышленности. С мощностью 22 кВт и номинальным током 45 А, он обеспечивает эффективную и стабильную работу оборудования.

Технические характеристики M900-0220G3

Входное напряжение: 3 фазы, 380 В.
Номинальная мощность: 22 кВт.
Номинальный ток: 45 А.
Диапазон выходной частоты: 0–500 Гц.
Перегрузочная способность: 150 % на 60 с.
Методы управления: Скалярное и векторное.
Интерфейс связи: Modbus RTU (RS-485).
Степень защиты: IP20.
Габариты (Ш×В×Г): 193×328×217 мм.
Вес: 8,4 кг.
Диапазон рабочих температур: от –10 °C до +40 °C.
Гарантия: 12 месяцев.

Функциональные возможности M900-0220G3

Плавный пуск и остановка для снижения механических нагрузок.
Точное позиционирование кабины на уровне этажей.
Оптимизация энергопотребления за счет регулирования скорости.
Снижение износа оборудования и продление срока службы.
Интеграция с системами аварийного торможения и контроля состояния.

Применение частотника M900-0220G3

Системы вентиляции и кондиционирования воздуха
Насосные установки
Конвейерные системы
Процессные машины и оборудование
Энергосбережение в промышленных электросетях

Комплектация M900-0220G3

Частотный преобразователь M900-0220G3
Руководство пользователя
Кабель для подключения

Как установить и настроить частотный преобразователь M-Driver

Установка

Подключите частотный преобразователь к трехфазному источнику питания 380 В через автоматический выключатель и УЗО типа В для защиты от токов утечки и коротких замыканий.

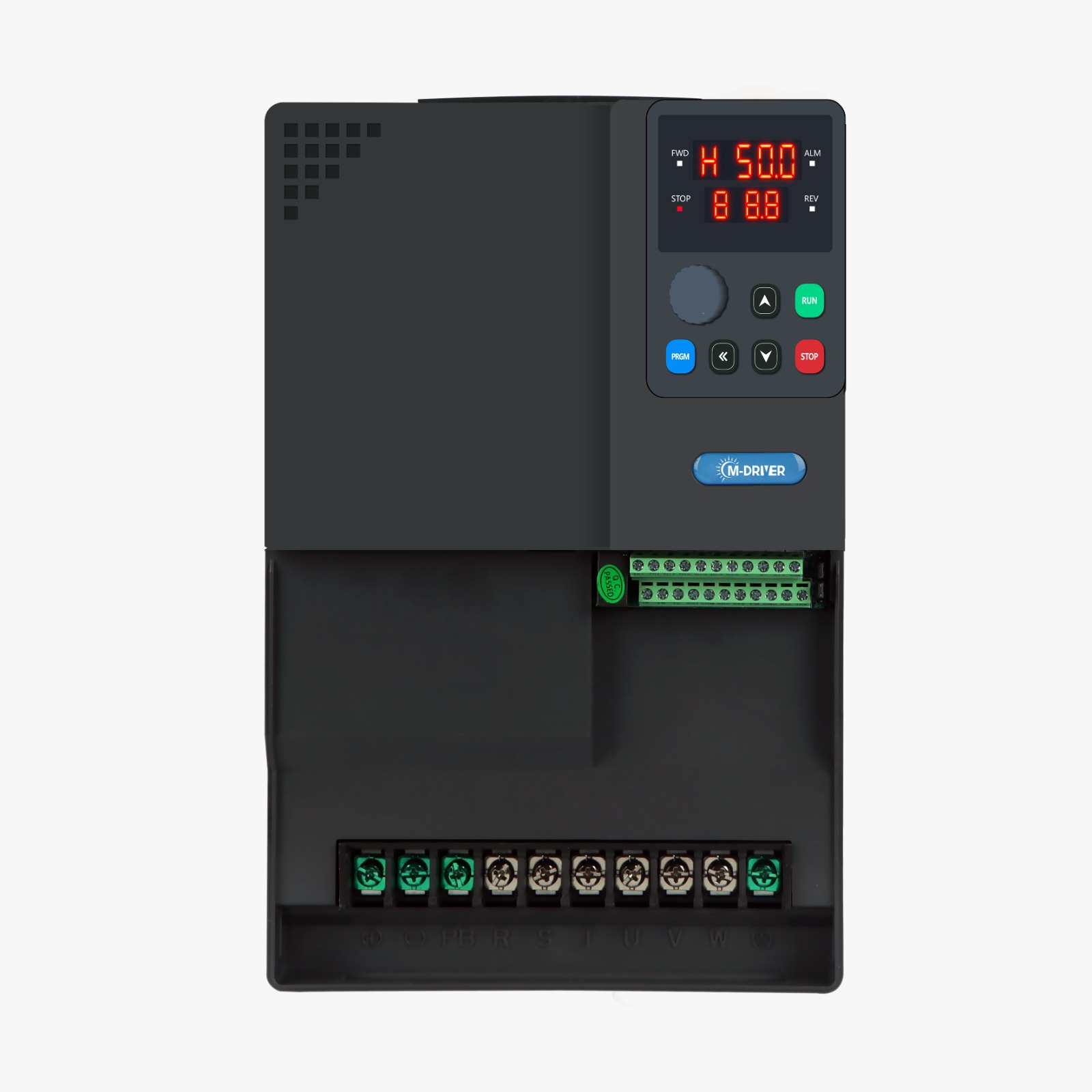

Подключите электродвигатель к выходным клеммам преобразователя согласно схеме подключения из инструкции.
Для управления частотником предусмотрены клеммы RS485 (S+ и S-) для подключения по протоколу Modbus RTU, а также входы управления пуском/стопом, реверсом и задания частоты.

Первичная настройка

Включите питание преобразователя.
Войдите в меню параметров с помощью кнопок на панели управления.
Установите диапазон выходной частоты (например, 0–400 или 0–500 Гц) в параметре F0-02.
Задайте источник задания частоты (например, потенциометр на панели) в параметре F0-04.
Введите паспортные данные электродвигателя: мощность, напряжение, номинальный ток и максимальную частоту вращения в группе параметров B0 (например, B0-01 – мощность, B0-02 – напряжение, B0-03 – ток, B0-04 – максимальная частота).
Настройте направление вращения, если необходимо, путем смены фазных проводов или параметров.

Настройка управления и безопасности

Установите параметры пуска и останова, время разгона и торможения, а также защитные уставки для предотвращения перегрузок и перегрева двигателя.
Настройте входы и выходы для управления и сигнализации, например, аварийные сигналы и режимы работы.

Настройка по протоколу Modbus RTU (опционально)

Подключите кабель к клеммам RS485 (S+ и S-).
Настройте параметры сети Modbus: уникальный адрес устройства, скорость передачи, контроль четности и стоп-биты в параметрах P0-02 и P0-03.
При необходимости настройте управление по Modbus: пуск/стоп, направление, задание частоты и ПИД-регулирование.

Запуск и проверка

После настройки запустите двигатель и проверьте правильность вращения и плавность регулировки скорости.
При необходимости скорректируйте параметры или поменяйте фазировку для правильного направления вращения.

Таким образом, установка и настройка частотного преобразователя M-Driver включает подключение к электросети и двигателю, ввод параметров двигателя, выбор источника управления частотой, настройку защит и, при необходимости, интеграцию в систему управления по Modbus RTU.
