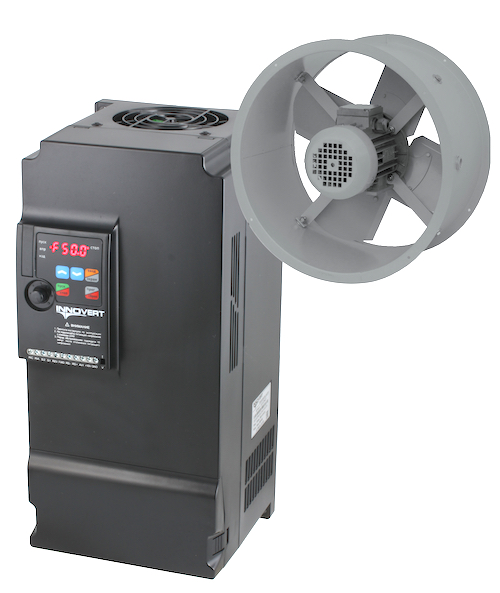

Преобразователь частоты INNOVERT VENT IVD222B43E (2,2 кВтx380 В), выходной ток 5 А INNOVERT

Артикул: IVD222B43E

Характеристики

Производитель: INNOVERT

Серия: VENT_IVD

Мощность, кВт: 2,2

Напряжение вход: 380 В

Кол-во фаз вход: 3

Ток перегрузки (60с): 6

ПИД регулятор: Да

Номинальный выходной ток, А: 5

Другие характеристики

Уточнить наличие

В корзину

Товар в корзине

Минимальная сумма заказа — 3200 RUB

Рейтинг товара

0.0

У данного товара пока нет отзывов

5 звёзд 4 звeзды 3 звeзды 2 звeзды 1 звeзда

0 0 0 0 0

Авторизация

Регистрация

Авторизация

Регистрация

Имя

Фамилия

Логин *

Пароль *

Подтверждение пароля *

E-Mail *

Введите код:

Авторизация

Описание
Характеристики
Отзывы
Вопросы

Частотный преобразователь IVD222B43E INNOVERT - это устройство для управления скоростью вращения трёхфазных асинхронных двигателей вентиляторов, предназначенное для регулирования воздушного потока в системах вентиляции. Он обеспечивает плавное изменение частоты и напряжения на выходе, что позволяет оптимизировать расход воздуха при изменении условий эксплуатации (накопление вредных веществ, изменение тепловыделения, влажности и др.).

Основные технические характеристики IVD222B43E

Мощность: 2,2 кВт
Ток перегрузки: 6 А
Номинальный ток: 5 А
Тип тока: переменный (AC)
Напряжение питания: трёхфазное 380 В
Выходное напряжение: трёхфазное 380 В
Частота выходного сигнала: 0,1–400 Гц
Режим управления: скалярный (напряжение-частота)
Степень защиты корпуса: IP20
Температурный диапазон эксплуатации: от -10 до +40 °C
Габариты: 72×142×112 мм
КПД около 96%
Охлаждение: принудительное воздушное
Встроенное расширенное программное обеспечение для настройки и управления.

Особенности и функции

Предназначен для вентиляторных нагрузок, обеспечивает регулирование скорости вращения для оптимального расхода воздуха в системах вентиляции.
Защита от перегрузок (120% в течение 1 минуты), перенапряжений, пониженного напряжения и блокировка параметров от несанкционированных изменений.
Возможность цифровой и аналоговой настройки выходной частоты с точностью 0,1 Гц.
Четырёхразрядный светодиодный дисплей отображает текущую и заданную частоту, направление вращения, выходной ток, напряжение и коды ошибок.
Поддержка PLC-режима для управления скоростью по программе, записанной в памяти преобразователя.
Возможность подключения к системам автоматизации, настройка параметров через интерфейс RS-485 (в зависимости от комплектации).

Комплектация и поставка

Возможен самовывоз, доставка транспортной компанией по всей России.
Оплата безналичным расчетом.
Гарантия на оборудование с ответственностью производителя за дефекты производства и материалов в размере стоимости устройства.

Установка и настройка преобразователя частоты IVD222B43E INNOVERT

Установка преобразователя

Место установки должно быть защищено от пыли, влаги и грязи, с температурой не выше +40ºC и обеспечивать свободную циркуляцию воздуха для охлаждения устройства.
Преобразователь крепится на DIN-рейку или монтажные отверстия, винты должны быть надежно затянуты, чтобы предотвратить падение и повреждения.
При установке нескольких преобразователей в одном шкафу нужно обеспечить расстояние между ними и установить дополнительные вентиляторы для охлаждения.
Установка должна выполняться квалифицированным персоналом с соблюдением правил электробезопасности.
Не допускается попадание внутрь устройства посторонних предметов, проводов, насекомых и т.п.
Заземление преобразователя должно быть выполнено отдельным проводом с сопротивлением не более 10 Ом, запрещается использовать общее заземление с мощным оборудованием (сварка, двигатель и др.).

Подключение электропитания и двигателя

Подключать питание следует только к клеммам L1, L2, L3 (трёхфазное напряжение 380 В).
Клеммы двигателя подключаются к выходам U, V, W преобразователя.
Используйте экранированный изолированный кабель, экран заземляется с обеих сторон.
Для защиты линии питания рекомендуется установить автоматический выключатель и, при необходимости, электромагнитный пускатель.
Запрещается подключать питание к выходным клеммам двигателя или к управляющим клеммам, чтобы избежать выхода из строя устройства.

Настройка преобразователя

Включите питание и проверьте отсутствие ошибок на дисплее.
Для задания скорости вращения вентилятора используйте встроенный потенциометр на панели управления или подайте аналоговый сигнал 0-10 В на вход AVI (в зависимости от модели).
Настройте рабочую частоту в диапазоне от 0,1 до 400 Гц, используя меню параметров.
Установите пороговые частоты и параметры защиты (перегрузка, перенапряжение, пониженное напряжение) согласно требованиям эксплуатации.
При необходимости подключите внешние устройства управления через интерфейс RS-485 или другие управляющие клеммы.
Проверьте направление вращения двигателя, при необходимости измените подключение фаз двигателя или настройте параметр направления в меню.
После настройки сохраните параметры и выполните тестовый запуск с постепенным увеличением частоты.

Рекомендации по эксплуатации

Регулярно проверяйте крепление и состояние соединений.
Не допускайте перегрева устройства выше +50ºС.
При возникновении ошибок обращайтесь к коду ошибки на дисплее и руководству по эксплуатации.
Обслуживание и ремонт должны выполнять квалифицированные специалисты.

Для более детального ознакомления с процессом установки и настройки рекомендуется ознакомиться с официальной инструкцией по эксплуатации INNOVERT IVD222B43E и посмотреть обучающие видео от производителя.

Производитель

INNOVERT
Серия

VENT_IVD
Мощность, кВт

2,2
Напряжение вход

380 В
Напряжение выход

380 В
Артикул

IVD222B43E
Кол-во фаз вход

3
Кол-во фаз выход

3
Кол-во дискретных(цифровых) входов

4
Кол-во аналоговых входов

1
Кол-во аналоговых выходов

0
Релейные выходы

1 (NO) 250В 1А, 30VDC 1А
Ток перегрузки (60с)

6
Автоподхват

Да
ПИД регулятор

Да
Порт RS485

Да
Съемная панель управления

Нет
Частота, Гц

50/60
Режим управления

Скалярный
Номинальный выходной ток, А

5
Страна производства

Россия
Протокол связи

Modbus
Область применения

Для Станков / Для ЧПУ / Для генератора / Для гриндера / Для компрессора / Для крана / Для лифта / Для отопления / Для шпинделя / Для электродвигателя
Степень защиты (IP)

IP 20
