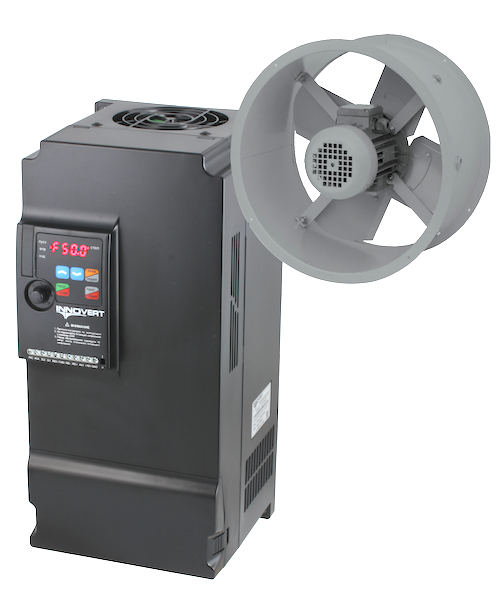

Частотный преобразователь INNOVERT IVD402B43E - надежное и функциональное устройство для управления трехфазными асинхронными двигателями вентиляторов и других нагрузок. Модель рассчитана на мощность 4 кВт и обеспечивает выходной ток до 8,6 А при номинальном входном напряжении 3 фазы 380 В.
Ключевые характеристики:
- Входное напряжение: трехфазное 380 В (330–440 В) или однофазное 220 В (170–240 В).
-
Выходное напряжение: трехфазное 0–380 В.
-
Частотный диапазон: 0,1–999 Гц.
-
Управление: преобразование напряжение-частота с возможностью задания точки изгиба кривой для адаптации к нагрузке.
-
Точность установки частоты: 0,1 Гц (цифровая и аналоговая настройка).
-
Защита от перегрузок до 120% в течение 1 минуты.
-
Встроенный ПИД-регулятор для точного управления процессом.
-
Многофункциональные входы и выходы для гибкой настройки и интеграции с системами управления.
-
Интерфейс RS485 с протоколом MODBUS для связи и мониторинга.
-
Класс защиты IP20, принудительное воздушное охлаждение.
-
Компактные размеры: 85×180×116 мм, масса 1,48 кг.
Преобразователь оснащен четырехразрядным светодиодным дисплеем, отображающим текущую и заданную частоту, направление вращения, выходной ток и коды ошибок, что облегчает эксплуатацию и диагностику. Устройство подходит для применения в системах вентиляции, кондиционирования и других промышленных процессов, где требуется плавное регулирование скорости электродвигателей.
Для надежной работы в пыльных и влажных помещениях рекомендуется установка преобразователя в защитный шкаф с необходимым классом защиты.
IVD402B43E - оптимальное решение для повышения энергоэффективности и надежности электроприводов вентиляторов и аналогичного оборудования.
Как установить и настроить преобразователь INNOVERT IVD402B43E
Установка преобразователя:
- Установку должен проводить квалифицированный специалист в помещении с температурой не выше +40ºС и отсутствием пыли, влаги и грязи.
- Преобразователь должен быть установлен ровно, с надежной фиксацией винтов, чтобы избежать падения и повреждений.
- При установке нескольких преобразователей в одном шкафу обеспечьте достаточное расстояние между ними и организуйте принудительное охлаждение для поддержания температуры не выше +40...+50ºС.
- Монтаж возможен на DIN-рейку 35 мм или крепежные отверстия корпуса.
Подключение:
- Подключайте питание только к клеммам L1, L2, L3 (трёхфазное напряжение 380 В).
- Клеммы U, V, W предназначены для подключения электродвигателя.
- Обязательно подключите клемму защитного заземления.
- Используйте автоматический выключатель и, при необходимости, электромагнитный пускатель для безопасного отключения питания.
- Для снижения помех и повышения надежности можно применять дроссели и фильтры электромагнитной совместимости.
Настройка преобразователя:
- Серия B (к которой относится IVD402B43E) позволяет менять параметры работы, использовать аналоговые датчики 0-10 В или 4-20 мА, а также управлять через протокол Modbus (RS485).
- Для базовой регулировки скорости вращения используйте встроенный потенциометр на панели управления.
- Для более тонкой настройки и программирования параметров воспользуйтесь встроенной панелью управления или подключите внешнюю клавиатуру через соответствующий разъем.
- В инструкции по эксплуатации подробно описаны параметры (например, PA00), с помощью которых можно задать необходимые режимы работы.
- При первом включении преобразователь готов к работе с вентилятором без дополнительного программирования (принцип «подключи и работай»).
Рекомендации по эксплуатации:
- Перед обслуживанием или осмотром обязательно обесточьте преобразователь с помощью автоматического выключателя.
- Не допускайте попадания внутрь устройства посторонних предметов, которые могут вызвать короткое замыкание.
- Следите за температурой и обеспечивайте хорошую вентиляцию для предотвращения перегрева и аварийных ситуаций.
