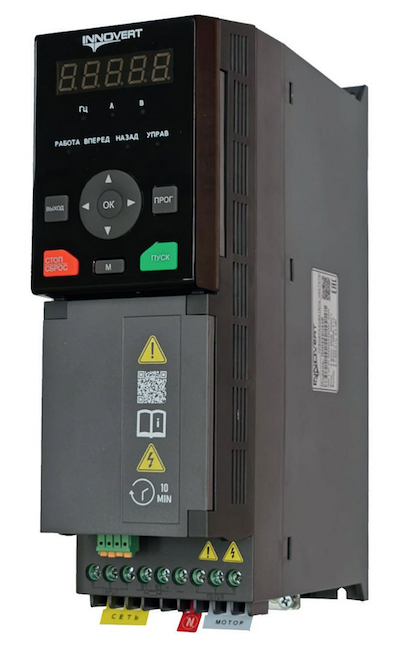

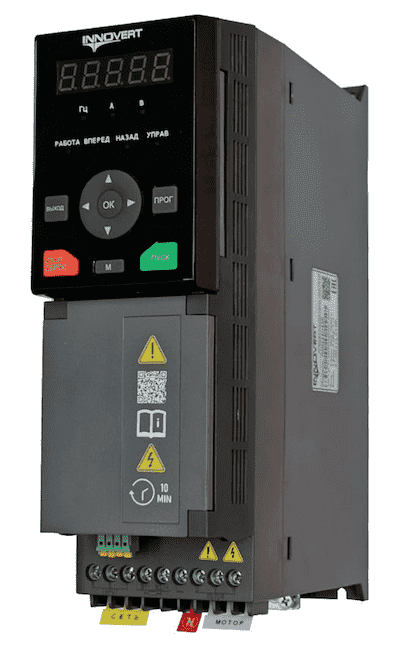

Преобразователь частоты векторный INNOVERT IMD153U43E (15 кВт x 380 В), выходной ток 32 А

Векторный преобразователь частоты INNOVERT IMD153U43E — это высокопроизводительное устройство из серии IMD, предназначенное для точного управления скоростью и моментом трехфазных асинхронных двигателей в промышленных системах автоматизации. С номинальной мощностью 15 кВт, входным напряжением 380 В и выходным током 32 А, преобразователь обеспечивает плавный пуск, регулировку частоты от 0 до 400 Гц и энергоэффективную работу. Встроенный ПЛК (программируемый логический контроллер) позволяет реализовывать сложные алгоритмы управления без внешних модулей, а порт RS485 обеспечивает интеграцию в сети Modbus RTU для мониторинга и диагностики. Устройство оснащено расширенной защитой от перегрузки (до 150% номинального тока в течение 60 с), перегрева, короткого замыкания и потери фазы, что гарантирует надежность в непрерывных режимах. Корпус IP20 подходит для установки в шкафы, а компактные размеры (примерно 310x175x260 мм) упрощают монтаж. INNOVERT IMD153U43E соответствует стандартам IEC/EN 61800-5-1 и CE, идеален для модернизации оборудования с минимальными затратами.

Характеристики Преобразователь частоты INNOVERT IMD153U43E

Особенности Преобразователя частоты INNOVERT IMD153U43E

• Векторное управление: Обеспечивает точный контроль момента и скорости двигателя без энкодера, с динамическим откликом до 1000 Гц, минимизируя энергопотребление на 20–30%.
• Встроенный ПЛК: Интегрированный контроллер с 16 дискретными входами и 6 выходами позволяет программировать логику управления, заменяя отдельные реле и таймеры.
• ПИД-регулятор: Автоматическое поддержание давления, температуры или расхода в системах с насосами и вентиляторами, с настройкой под конкретные задачи.
• Расширенная связь: RS485 для Modbus RTU, поддержка CANopen (опционально), LCD-дисплей с подсветкой для локальной настройки и диагностики.
• Защита и безопасность: Многоуровневая система защиты, включая торможение по DC, фильтры ЭМП и автоматическое восстановление после сбоя.
• Энергоэффективность: Режимы экономии энергии, включая векторный контроль без потерь, и функция автоматической оптимизации нагрузки.
• Простота интеграции: Совместимость с большинством асинхронных двигателей, быстрая настройка через параметры или ПО (опционально).

Применение Преобразователя частоты INNOVERT IMD153U43E

Преобразователь INNOVERT IMD153U43E универсален для средних по мощности приводов в различных отраслях, где требуется точное регулирование скорости и момента:

• Насосы и вентиляторы: Автоматизация систем водоснабжения, HVAC, центробежных и осевых насосов для поддержания постоянного давления/расхода.
• Конвейеры: Управление ленточными, роликовыми и спиральными конвейерами в логистике и производстве, с плавным пуском для снижения механических нагрузок.
• Станочное оборудование: Шпиндели токарных, фрезерных станков и обрабатывающих центров, обеспечивая высокую точность позиционирования.
• Подъемно-транспортные машины: Лифты, краны, эскалаторы и монорельсы с векторным контролем для плавного хода и торможения.
• Текстильное оборудование: Прядильные, ткацкие и красящие машины, где требуется синхронизация нескольких приводов.
• Другие применения: Экструзия, компрессоры, мешалки и системы вентиляции в пищевой, химической и металлургической промышленности.

Не рекомендуется для синхронных двигателей или сверхвысоких скоростей — для таких задач используйте специализированные серии.

Установка и подключение

1. Монтируйте в шкаф на DIN-рейку или стену в сухом помещении при температуре –10…+50°C, обеспечивая вентиляцию (минимум 100 мм свободного пространства).
2. Подключите входные клеммы к сети 3x380 В (L1, L2, L3, PE), выходные — к двигателю (U, V, W, PE). Используйте экранированные кабели для минимизации помех.
3. Настройте параметры через LCD-панель: выберите векторный режим, установите номинальные значения мотора и активируйте ПИД при необходимости.
4. Подключите RS485 для связи с ПК или PLC; протестируйте в холостом ходу перед нагрузкой.
5. Установите внешний автоматический выключатель (рекомендуемо 40 А) и тепловое реле для дополнительной защиты.

Обязательно заземлите устройство и двигатель для безопасности.

Эксплуатация и обслуживание

• Мониторьте параметры через дисплей или ПО: ток, напряжение, частоту, температуру (предупреждение при >80°C).
• Проводите ежемесячную проверку: очистку от пыли, осмотр клемм на нагрев, тест защитных функций.
• Избегайте перегрузок свыше 150% дольше 60 с; используйте охлаждение в пыльных средах.
• При сбое (код ошибки на дисплее) устраните причину (например, потерю фазы) и сбросьте вручную.
• Срок службы — 10–15 лет при соблюдении условий; не разбирайте самостоятельно — обращайтесь к авторизованному сервису.

Гарантия: 24 месяца от производителя при правильной установке.
