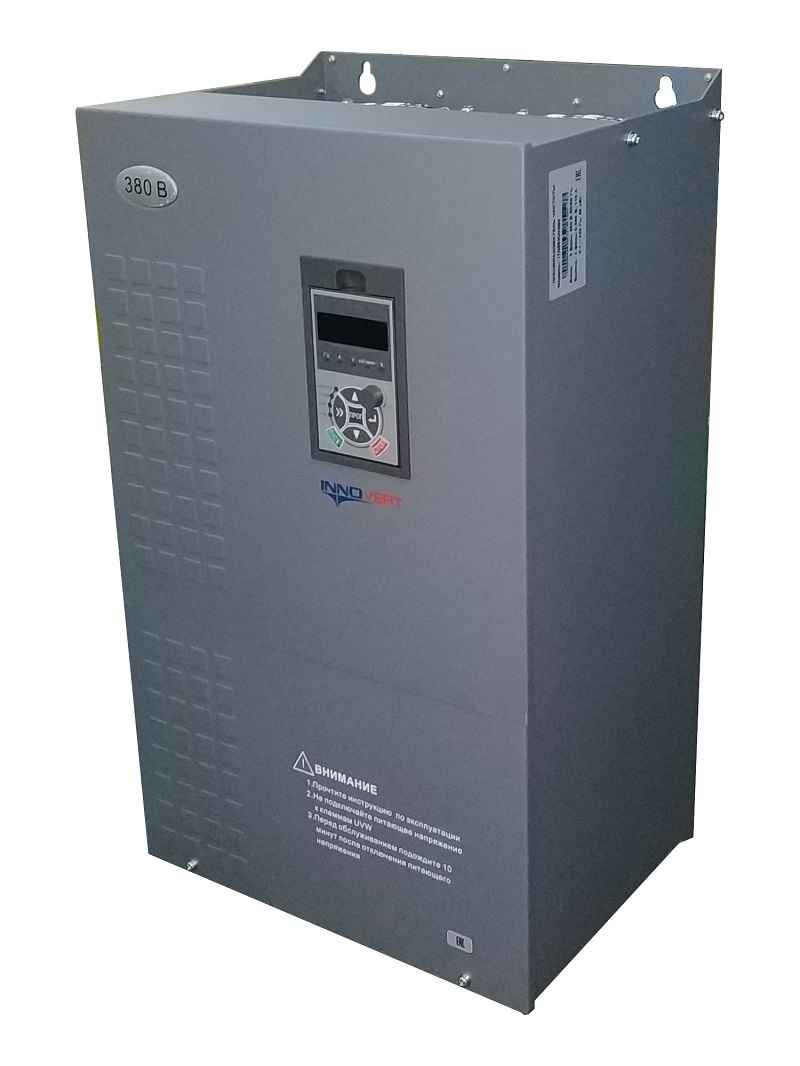

Преобразователь частоты INNOVERT ITD114U43B3 — это современный векторный частотный преобразователь промышленного класса, разработанный для точного и стабильного управления асинхронными электродвигателями переменного тока. Используя передовую технологию векторного управления (FOC — Field-Oriented Control), устройство обеспечивает высокую динамику, точность скорости и крутящего момента даже при низких оборотах, что делает его идеальным решением для требовательных производственных процессов: станков с ЧПУ, конвейерных линий, насосных и вентиляционных систем, упаковочного оборудования, подъёмно-транспортных механизмов и других автоматизированных систем.
Модель ITD114U43B3 относится к серии INNOVERT с защитой IP20 и предназначена для монтажа в электрощитах. Компактный дизайн, расширенный температурный диапазон и высокая степень защиты от перегрузок гарантируют стабильную работу в условиях промышленной среды — от цехов с высокой запылённостью до производств с перепадами напряжения.
Ключевые технические характеристики
|
Параметр
|
Значение
|
|---|
| Модель |
INNOVERT ITD114U43B3
|
| Тип управления |
Векторное (FOC) — без датчика (Sensorless) и с датчиком (с энкодером)
|
| Номинальное напряжение питания |
380–480 В ±10%, 3 фазы, 50/60 Гц
|
| Номинальная мощность |
4 кВт (5,5 л.с.)
|
| Номинальный ток |
11,4 А
|
| Выходная частота |
0–400 Гц (настраиваемая)
|
| Точность скорости |
≤ ±0,5% (без датчика), ≤ ±0,02% (с энкодером)
|
| Точность крутящего момента |
±3% (векторный режим)
|
| Перегрузочная способность |
150% от номинального тока — 60 сек, 180% — 3 сек
|
| Защита |
Перенапряжение, перенагрузка, перегрев, короткое замыкание, обрыв фазы, потеря заземления, несимметрия напряжения
|
| Степень защиты |
IP20 (для установки в электрощите)
|
| Охлаждение |
Естественное (встроенный вентилятор)
|
| Интерфейсы |
RS-485 (Modbus RTU), 2 аналоговых входа (0–10 В / 4–20 мА), 2 аналоговых выхода, 6 цифровых входов, 2 релейных выхода
|
| Пульт управления |
Встроенный клавиатурный панель с ЖК-дисплеем (2 строки, 16 символов), русский интерфейс
|
| Функции управления |
PID-регулятор, многоскоростной режим, автоматический подбор параметров двигателя, энергосберегающий режим, торможение постоянным током, функция «стоп по инерции», защита от «сухого хода»
|
| Климатическое исполнение |
УХЛ4 (работа при температуре от -10°C до +50°C, влажность до 95% без конденсации)
|
| Габариты (Ш×Г×В) |
175 × 180 × 250 мм
|
| Вес |
4,2 кг
|
Преимущества векторного управления
В отличие от стандартных V/F-преобразователей, INNOVERT ITD114U43B3 использует векторное управление, позволяющее независимо регулировать магнитный поток и крутящий момент двигателя. Это обеспечивает:
- Высокий пусковой момент до 200% при нулевой скорости — идеально для тяжёлых пусков (конвейеры, прессы, компрессоры).
- Стабильную работу на низких оборотах без потери момента — критично для точных позиционирований и ламинации.
- Динамическое отслеживание нагрузки — преобразователь мгновенно реагирует на изменения момента, сохраняя заданную скорость.
- Энергосбережение до 30% за счёт адаптации мощности под реальную нагрузку (в отличие от дросселирования клапанами или заслонками).
Применение
Преобразователь INNOVERT ITD114U43B3 идеально подходит для:
- Металлообработки: токарные, фрезерные, шлифовальные станки с ЧПУ.
- Производство пластика и упаковки: экструдеры, растяжка плёнки, упаковочные линии.
- Водоснабжение и водоотведение: насосные станции с переменным расходом.
- Вентиляция и кондиционирование: управление вентиляторами по принципу «давление-скорость».
- Логистика и склады: конвейерные системы с частыми пусками/остановками.
- Пищевая промышленность: дозаторы, смесители, вакуумные насосы.
Особенности и удобство эксплуатации
Автоматическая настройка двигателя
Функция Auto-Tuning автоматически определяет параметры подключённого двигателя (сопротивление, индуктивность, номинальный ток), исключая ручной ввод и минимизируя ошибки.
Интуитивный интерфейс
Настройка через встроенный пульт с ЖК-дисплеем и подсказками. Полная поддержка русского языка.
Поддержка энкодера
Возможность подключения внешнего энкодера для замкнутого контура управления — идеально для высокоточных позиционирований.
Modbus RTU и SCADA
Протокол RS-485 позволяет легко интегрировать ЧП в системы автоматизации с PLC и HMI.
Встроенный PID-регулятор
Управление давлением, уровнем или температурой без внешнего контроллера — снижает стоимость системы.
Плавный пуск и торможение
Снижает ударные нагрузки на привод и механику, продлевая срок службы подшипников, ремней и шестерён.
Важно: При подключении к двигателю длинными кабелями (более 50 м) рекомендуется использовать выходной дифференциальный фильтр для защиты изоляции обмоток от высокочастотных импульсов.
Преимущества INNOVERT ITD114U43B3
- Российская сборка, европейские компоненты — надёжность и долговечность при оптимальной цене.
- Сертифицировано по стандартам: CE, RoHS, GOST R — соответствует требованиям промышленной безопасности и экологии.
- Гарантия 2 года — подтверждение качества сборки и компонентов.
- Техническая поддержка и документация на русском языке — быстрая помощь при настройке и эксплуатации.
Рекомендации по установке
- Устанавливать в сухом, чистом, хорошо проветриваемом электрощите.
- Обеспечить надёжное заземление по стандартам ПУЭ.
- При нестабильной сети — использовать входной реактор и фильтр высших гармоник.
- Использовать кабели с экранированием для сигналов управления и питания.
- Не допускать попадания пыли, влаги и конденсата на устройство.
